знающий
Группа: Участники
Сообщений: 430
Добавлено: 23-05-2021 17:57
Ох уж и поперли у меня механотроны как грибы--еще один, уже попроще, но не менее редкий и роскошный механотронный преобразователь, встречаемС!

6МДХ11С
Москва. МЭЛЗ. Февраль--86 год

Механотрон предназначен для измерения вакуума и представляет собой двуханодный диод продольного управления с общим неподвижным катодом косвенного накала, с одним подвижным и вторым неподвижным анодами. В качестве упругого чувствительного элемента в отличии от предыдущего образца, у этого образца использован сильфон не цилиндрический в виде гармошки, а компактный радиальный аля "крышка консервной банки" из нержавеющей стали.
Применялся для измерения давлений жидкостной среды и газов в диапазоне 6,3 • 10&#179;—1,4 • 10&#8309; Па(50—1060 мм ртутного столба) в контрольно-измерительных устройствах широкого применения.
Кстати да, существует еще один такой механотрон по имени 6МДХ17С, по своей арматуре прибор абсолютно идентичен прибору 6МДХ11С--прибор отличается только электрическими параметрами.

Традиционная подетальная фотосъемка:


Паспорт на механотрон:

знающий
Группа: Участники
Сообщений: 430
Добавлено: 24-05-2021 00:23
"Противотанковый", и тоже кстати диод, но уже не механотронный, а высоковольтный так называемый "кенотрон". Встречаем!

ВИ2-70/32.
Рязань. РЗЭП. IV-68 год.

Кенотрон высоковольтный импульсный выполнен в металлостеклянном корпусе с оксидным катодом косвенного накала и воздушным охлаждением анода, который снабжён радиатором. Максимальное анодное напряжение 32 килоВольт, анодный ток в выпрямляющем режиме до 70 Ампер в импульсе.
Применялся прибор в качестве защитного диода для предотвращения перенапряжений на высоковольтных линиях, а также для гашения паразитных колебаний в устройствах формирования мощных импульсов в модуляторах РЛС и прочей аппаратуре.
Прибор конечно, космической красоты--чем-то отдаленно напоминает рентгеновскую трубку!

Детализированная подробная фотосъемка:

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 24-05-2021 18:39
Вот такие старички попались

Двойной высокочастотный детекторный диод с общим катодом 12Х3С Светлана 1954г:


Генераторный СВЧ-триод дециметрового диапазона 12С3С Светлана 1952г Опытная:

гигант мысли
Группа: Участники
Сообщений: 8439
Добавлено: 25-05-2021 07:51
Генераторный СВЧ-триод дециметрового диапазона 12С3С Светлана 1952г Опытная:

Интересно, тут уже готовый штамп. У меня 12С3С 1952 года, июльская что ли, маркирована от руки...

знающий
Группа: Участники
Сообщений: 430
Добавлено: 26-05-2021 23:37
Ну что же, снова продолжим тему с механотроникой--попала мне весьма необычная рентгеновская трубка, хотя у прибора назначение Рентген, но как никак она такая! Встречаем!

БСМ-1-Co.
Санкт-Пентербург. Светлана. Х--75 год.

Рентгеновская трубка термоэмиссионная имеет накаливаемый катод, фокусирующий электрод, который является корпусом с 2-мя бериллиевыми окнами для выхода рентгеновского излучения, ну и медный анод снабжённый мишенью из Кобальта(Со).
Трубка весьма необычна своей конструкцией--Если уж совсем условничить, то по сути, это своего рода механотрон, помимо того что он грандиозных размеров, так он еще и рентгеновский! А почему я отнес трубку к механотронам, так потому, что как в механотроне есть вакуумногерметичный сильфон снабжённый резьбой, который вытягивается за счет вращения гайки-плунжера подстройки--накальный катод то приближается, то отодвигается от анода, за счет чего меняется величина фокусного пятна на аноде, ну и ток анода.
Применялась трубка в аппаратах рентгено-структурного анализа. Пиковое напряжение анода--45 кв, охлаждение масляное. Вот такая необычная
Хрентгеночка!

Ну и, как обычно традиционная подетальная фотосъемка:


Небольшой постскриптум:
Попал мне в свое время дубль такой трубочки, но закон дубля сработал не в мою пользу--трубочка то оказалась с сюрпризиком, а точней, с маааленькой такой трещинкой, естественно, я ни о чем не сожалея кинулся за молотком..., вскрыв ее, я обнаружил очень неприятную для моих глаз картину маслом--трубка изнутри оказалась вся уже ржавая, к тому же еще и с влагой внутри, разумеется, это все дерьмо я не стал фотографировать, а просто напросто подробно изучил, и сняв все размеры, начертил вот такой чертежик так сказать

вошел во вкус
Группа: Участники
Сообщений: 125
Добавлено: 27-05-2021 08:31
--чем-то отдаленно напоминает рентгеновскую трубку!


Мне он больше напомнил снаряд для миномета с оперением

мастер
Группа: Участники
Сообщений: 943
Добавлено: 27-05-2021 12:34
Где паспорт взять на 13ЛН2 ?

главный по тарелочкам
Группа: Участники
Сообщений: 2252
Добавлено: 27-05-2021 15:25
Где паспорт взять на 13ЛН2 ?

Например, вот здесь купить:
https://starina.ru/item/75417432_%D0%9F%D1%80%D0%B8%D0%B1%D0%BE%D1%80_%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BB%D1%83%D1%87%D0%B5%D0%B2%D0%BE%D0%B9_13%D0%9B%D0%9D2_%D0%BF%D0%B0%D1%81%D0%BF%D0%BE%D1%80%D1%82

главный по тарелочкам
Группа: Участники
Сообщений: 2252
Добавлено: 27-05-2021 15:27
Вот еще нашел:
http://offtop.ru/dustyattic/v20_704252_5_.php
В конце страницы смотрите.

мастер
Группа: Участники
Сообщений: 943
Добавлено: 27-05-2021 15:48
Ага.

знающий
Группа: Участники
Сообщений: 430
Добавлено: 28-05-2021 01:47
И снова продолжим диодную вакуумную тематику--попал в руки весьма роскошный ВВ-кенотрончеггг, встречаемС!

ВИ1-5/20.
Санкт-Петербург. Светлана. Апрель--89 год.

Высоковольтный импульсный кенотрон с косвеным накалом аксиальной конструкции, анод цилиндрический с округлым навершием.
Предназначен для подавления нестационарных процессов в импульсных устройствах и выпрямление переменного тока в аппаратуре специального назначения.

Ну и, как всегда, подробная фотосъемка прибора:


знающий
Группа: Участники
Сообщений: 430
Добавлено: 29-05-2021 19:27
Попал мне очередной свдвоенный механотрон, встречаем!

6МДХ4С.
Москва. МЭЛЗ. Ноябрь--86 год.

Что тут можно сказать, да ничего--конструктивно прибор ни чем не отличается от прибора 6МДХ12С, разве что только баллон меньше диаметрам и, естественно другие параметры.
А так все также--механотрон двуханодный диодный продольного управления с общим неподвижным катодом косвенного накала, с одним подвижным и вторым неподвижным анодами. Подвижный анод приводится в движение посредством вакуумного сильфона в упругом чувствительном элементе. Сильфон изготовлен из нержавеющей стали.
Применялся данный монстр для измерения давления в контрольно-измерительных приборах широкого применения.

Ну, и как обычно подетальная съемка:


Паспорт на механотрон:

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 30-05-2021 00:03
Довольно любопытный прибор - СНД-2, МЭЛЗ, 1975г.
Биметаллический газоразрядный стартер для зажигания неоновых дуговых ламп НД-2, применявшихся в качестве красных огней аэродрома (если правильно понимаю).
https://old-lighting.ru/ru/content/nd-2-melz
https://ixbt.photo/?id=photo:1100924





Подробнее о данном стартере можно почитать в инструкции по эксплуатации к нему:


Стартер наполнен гелием.
Попробовал зажечь его от сети 220В через резистор 10 кОм и 4,7 кОм соответственно. Еще больше ток задавать не стал, в принципе и так все прекрасно видно :)

знающий
Группа: Участники
Сообщений: 430
Добавлено: 30-05-2021 13:39
Неожиданное "экое оно" эта СНД-2... Доселе я таких стартеров в формфакторе аля "сигнальная неонка СН" не встречал!

мастер
Группа: Участники
Сообщений: 943
Добавлено: 31-05-2021 09:01
Что это за лампы? маркировка отсутствует везде.

гроссмейстер
Группа: Участники
Сообщений: 1169
Добавлено: 31-05-2021 16:11
У каких керамика не выступает похожи на ГИ-7

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 31-05-2021 18:14
Которые крупнее скорее всего ГИ-39Б со скрученными радиаторами.

главный по тарелочкам
Группа: Участники
Сообщений: 2476
Добавлено: 31-05-2021 21:51
Вопрос. Лампы 12С3С, 12Х3С и 2Д2С копии немецких 40-х годов. Диод 2Д1С тоже копия ? Уж очень характерная конструкция ножки у последнего.

Ну и второй вопрос. Панельки для 12С3С не выпускались серийно и каждый разработчик аппаратуры конструировал "для себя", руководствуясь чертежом ?

знающий
Группа: Участники
Сообщений: 347
Добавлено: 31-05-2021 22:50
Панельки для 12С3С не выпускались серийно и каждый разработчик аппаратуры конструировал "для себя", руководствуясь чертежом ?

На таких частотах (до 1,1 ГГц) скорее всего и не было панельки в её классическом понимании. На вывод лампы надевался контактный лепесток, переходящий в центральный проводник коаксиального резонатора.

главный по тарелочкам
Группа: Участники
Сообщений: 2476
Добавлено: 31-05-2021 22:54
На фотографиях ВЧ генератора от старого ГСС видел "панельку" - стакан и керамическая пластина с контактами. Что стоит в приемниках Р-314 и Р-375 не знаю.

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 09-06-2021 18:47
Резонансный разрядник с внешним резонатором РР-51, завод им. Энгельса , 1954г.
Разрядник имеет возможность механической подстройки частоты.
Форма баллона несколько напоминает песочные часы



гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 18-06-2021 18:47
Резонансный разрядник с внешним резонатором РР-5, завод им. Энгельса, часть маркировки утеряна, но прибор предположительно начала 1950-ых годов.


Для сравнение фото РР-5 1957г с бельгийского сайта-музея.
Как видно торцы баллона по сравнению с моим образцом уже заметно скругленные.

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 18-06-2021 18:50
Трехэлектродный разрядник для защиты установок проводной связи от грозовых разрядов и опасных перенапряжений - Р-27:

вошел во вкус
Группа: Участники
Сообщений: 122
Добавлено: 22-06-2021 23:47
Загадка зеркального покрытия баллонов СГ3С, которое появилось после 1970 года, до сих пор непонятна.

Да нет там никакой загадки. Для газоразрядных стабилитронов СГ наличие зеркального покрытия - признак работы в "запредельном" режиме, т.е. с превышением тока. Само зеркало - это перенесенный металл катода.

вошел во вкус
Группа: Участники
Сообщений: 122
Добавлено: 23-06-2021 14:25

Кроме того, зеркальность никак не связана с направлением на катод.

У меня октальных СГ точно больше сотни, с зазеркаленным стеклом - считанные единицы. Катод у СГ - это сам блестящий цилиндр, а внутренний штырь - анод. При большом токе через стабилитрон он сильно разогревается, отсюда и перенос металла.

вошел во вкус
Группа: Участники
Сообщений: 122
Добавлено: 23-06-2021 18:29
Поверю именно про стабилизаторы, если покажете СГ3С Анод после 70 года без зеркальной поверхности...

Показать можно, но вынужден признать, да, с 1970 года СГ2С и СГ3С получили зеркальную "рубашку", зарубежные аналоги, за редким исключением (второе фото), так и остались прозрачными:





вошел во вкус
Группа: Участники
Сообщений: 122
Добавлено: 23-06-2021 18:30
Нашел вот у себя пару таких СГ4

остальные стабилизаторы семейства видел кто-то в таком исполнении?

гигант мысли
Группа: Участники
Сообщений: 5485
Добавлено: 23-06-2021 18:46
Хм, а один не откроете?
Есть подозрение, что внутри может быть тупо мелкая лампа с гибкими выводами

главный по тарелочкам
Группа: Участники
Сообщений: 2863
Добавлено: 23-06-2021 19:57
Или пару - тройку стабилитронов КС5хх увидим.

главный по тарелочкам
Группа: Участники
Сообщений: 2476
Добавлено: 23-06-2021 22:28

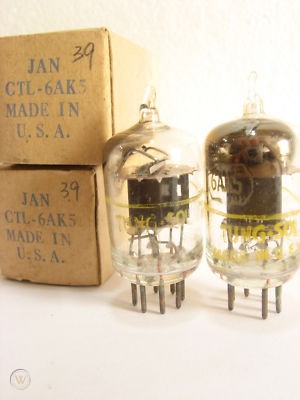

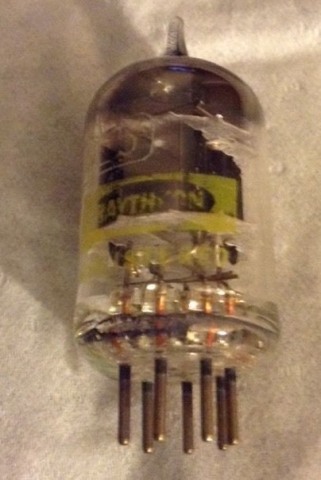

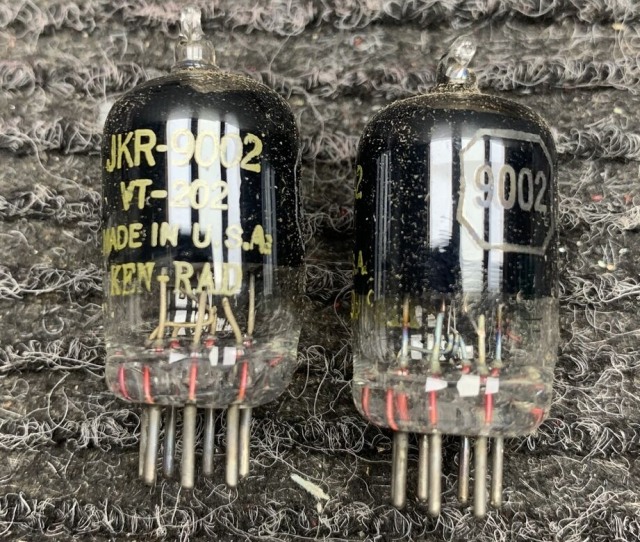

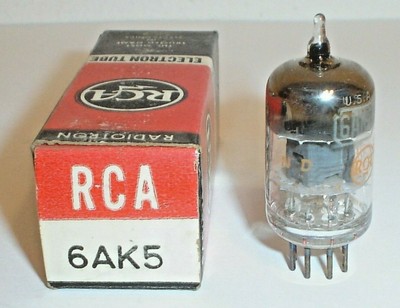

Вот некоторые лампы с зеркальным покрытием:

Ещё 6Ж5П бывают с налётом, что не отражается на параметрах. 4П1Л 50-х, 60-х и 70-х все с зеркальным налётом, по ВАХ живее всех живых.

Вопрос по диоду 6Д24Н - почему ему присвоили букву "Н", а не "К" ? К "нувисторам" он конструктивно не имеет никакого отношения, напоминая 6С17К - оболочка из керамических и металлических деталей, соединённых пайков, жёсткие вывода и торцевой катод.
