Память на ферритах

Раздел:  --== Все разделы ==-- ------------------------------------------------------------- Общий раздел Барахолочка Портативное ретрорадио / Общий раздел / Память на ферритах

Автор	Сообщение
artist5 пришел поспрашивать Группа: Участники Сообщений: 13	Добавлено: 16-10-2010 14:25
	Приветствую. Может кто в курсе, от чего такой кубик? http://foto.mail.ru/mail/vvvand/-/353.html#353 Цитировать
drapieznik гигант мысли Группа: Участники Сообщений: 7902	Добавлено: 16-10-2010 18:53
	я позволил себе смелость - дать ссылки на Ваши фотографии с превью Цитировать
Slowolitus знающий Группа: Участники Сообщений: 441	Добавлено: 16-10-2010 19:20
	От машины БЭСМ, но это только предположение Цитировать
artist5 пришел поспрашивать Группа: Участники Сообщений: 13	Добавлено: 16-10-2010 21:40
	я позволил себе смелость - дать ссылки на Ваши фотографии с превью Все ок))) Цитировать
artist5 пришел поспрашивать Группа: Участники Сообщений: 13	Добавлено: 16-10-2010 21:41
	От машины БЭСМ, но это только предположение Благодарю...может кто подтвердит))) Цитировать
Vandalik гроссмейстер Группа: Участники Сообщений: 1293	Добавлено: 16-10-2010 22:42
	Приветствую. Может кто в курсе, от чего такой кубик? http://foto.mail.ru/mail/vvvand/-/353.html#353 А чего там внутрях-то???? В прозекторскую его!!!!! Цитировать
drapieznik гигант мысли Группа: Участники Сообщений: 7902	Добавлено: 16-10-2010 22:43
	последний кто выкладывал фотки одного из видов памяти на ферритах был уважаемый Лидокорк http://www.offtop.ru/dustyattic/v1_640504_all_.php?of13639=d702be6aee48b81bbcc42fbab65e7010 - однако у него намного намного новее... Цитировать
drapieznik гигант мысли Группа: Участники Сообщений: 7902	Добавлено: 16-10-2010 22:45
	Приветствую. Может кто в курсе, от чего такой кубик? http://foto.mail.ru/mail/vvvand/-/353.html#353 А чего там внутрях-то???? В прозекторскую его!!!!! - интересного немного - в основном сотни ферритов и еще больше проводков - адская работа для укладчиков "слов"-ячеек в свое время... Ферриты были разной формы Цитировать
Vandalik гроссмейстер Группа: Участники Сообщений: 1293	Добавлено: 16-10-2010 22:56
	Ясно, куча меди... Уважаемый drapieznik, если не секрет, как Вам удается так быстро в закаулках форума орентироваться???????? Цитировать
scAvenger магистр тайных сил Группа: Участники Сообщений: 1731	Добавлено: 16-10-2010 23:15
	А чего там внутрях-то???? В прозекторскую его!!!!! Резать это чудо не надо! Ничего больше там всё равно не будет видно. Вот мой скромный экземпляр: Цитировать
artist5 пришел поспрашивать Группа: Участники Сообщений: 13	Добавлено: 17-10-2010 00:21
	Приветствую. Может кто в курсе, от чего такой кубик? http://foto.mail.ru/mail/vvvand/-/353.html#353 А чего там внутрях-то???? В прозекторскую его!!!!! Так это весь блок из таких пластин....так-что разбирать смысла нет))) Цитировать
rzia мастер Группа: Участники Сообщений: 840	Добавлено: 17-10-2010 01:29
	Ясно, куча меди... Уважаемый drapieznik, если не секрет, как Вам удается так быстро в закаулках форума орентироваться???????? Очень просто Поиск коллекционера РЭК Верхний левый угол, наберите «Память на ферритах» и нажмите ентер, получите результат, и не только по форуму, но и по другим сайтам коллекционеров. Говорили об этом в этой теме http://www.offtop.ru/dustyattic/v1_692152__.php Цитировать
drapieznik гигант мысли Группа: Участники Сообщений: 7902	Добавлено: 17-10-2010 06:17
	Ясно, куча меди... Уважаемый drapieznik, если не секрет, как Вам удается так быстро в закаулках форума орентироваться???????? Очень просто Поиск коллекционера РЭК Верхний левый угол, наберите «Память на ферритах» и нажмите ентер, получите результат, и не только по форуму, но и по другим сайтам коллекционеров. Говорили об этом в этой теме http://www.offtop.ru/dustyattic/v1_692152__.php эх rzia , - зачем вы выдали секрет нескольких миллионов пользователей Гугл?!!... Цитировать
Vandalik гроссмейстер Группа: Участники Сообщений: 1293	Добавлено: 17-10-2010 12:10
	Очень просто Поиск коллекционера РЭК Верхний левый угол, наберите «Память на ферритах» и нажмите ентер, получите результат, и не только по форуму, но и по другим сайтам коллекционеров. Говорили об этом в этой теме http://www.offtop.ru/dustyattic/v1_692152__.php Премного благодарен!!!! Здорово время экономит, спасибо! Цитировать
johnbul мастер Группа: Участники Сообщений: 570	Добавлено: 17-10-2010 13:30
	Феритовые кубы памяти от "электроника к200" 1975г. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 17-10-2010 13:44
	здесь есть даже паспорт на похожий куб. Его разработали в Ленинграде, в КБ Староса. Цитировать
johnbul мастер Группа: Участники Сообщений: 570	Добавлено: 17-10-2010 16:23
	Даже и не знал что он подписан, два скрученые лежали. Раскрутил оказывается такой же 1972г. Цитировать
koltsun мастер Группа: Участники Сообщений: 637	Добавлено: 17-10-2010 18:00
	У меня тоже валяется подобный блочек из гаража )) Цитировать
собиральщик главный по тарелочкам Группа: Участники Сообщений: 2430	Добавлено: 17-10-2010 18:35
	у меня только одна плата от такой фигулины есть Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 17-10-2010 20:10
	Феритовые кубы памяти от "электроника к200" 1975г. Получается каждый куб, матрица 16x8 17 разрядных слов. Цитировать
johnbul мастер Группа: Участники Сообщений: 570	Добавлено: 17-10-2010 20:56
	"электроника к200" была 24-битовая, как же они там их распределяли. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 17-10-2010 21:02
	На Вашем снимке задействованы 13 из 17 разрядных обмоток, предположим (12+1)x2. Цитировать
johnbul мастер Группа: Участники Сообщений: 570	Добавлено: 17-10-2010 21:10
	Да, тогда еще не байтами считали, рядом стояла электроника 100и 12-битовая. Цитировать
scAvenger магистр тайных сил Группа: Участники Сообщений: 1731	Добавлено: 17-10-2010 22:10
	Кубы памяти... ...и всё изделие целиком: Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 17-10-2010 22:56
	У меня тоже валяется подобный блочек из гаража )) koltsun Можно попросить сделать более четкую фотографию магнитной части. По конструкции это куб с числовыми пластинами, предыдущие кубы с разрядными. Вот конструкция знаменитого Ангстремовского КУБ-2, но разработки того-же КБ Староса. Цитировать
koltsun мастер Группа: Участники Сообщений: 637	Добавлено: 18-10-2010 00:40
	Можно попросить сделать более четкую фотографию магнитной части у меня к сожалению нечем сейчас выполнить качественную макросъёмку ... могу описать конструкцию ферриты выполнены ввиде прямоугольных планок с отверствиями в 3 ряда в шахматном порядке оочень хрупкие и ещё какойто гадостью залито как холодец Цитировать
drapieznik гигант мысли Группа: Участники Сообщений: 7902	Добавлено: 18-10-2010 07:47
	Ферриты не любят влажность... Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 18-10-2010 10:52
	koltsun ферриты выполнены ввиде прямоугольных планок с отверствиями в 3 ряда в шахматном порядке Спасибо, с дырками понятно. Можете описАть, как выполнен "числовой провод", который идет вдоль пластины. Что там на пластине за медные вкрапления около дырок? Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 21-10-2010 22:06
	Не могу удержаться, чтобы не выложить на форуме, фотки модуля ферритового ЗУ, взятые на "Полигоне призраков". Вот смотришь на этот настоящий шедевр технического искусства)) - и прямо аж дух перехватывает! Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 21-10-2010 23:20
	Не могу удержаться, чтобы не выложить на форуме, фотки модуля ферритового ЗУ, взятые на "Полигоне призраков". Вот смотришь на этот настоящий шедевр технического искусства)) - и прямо аж дух перехватывает! Самый прикол, что эта штука до сих пор еще на службе. Цитировать
shyrik магистр Группа: Участники Сообщений: 1318	Добавлено: 22-10-2010 05:41
	Самый прикол, что эта штука до сих пор еще на службе. А что в этом плохого? Цитировать
MaiklsBlack пришел поспрашивать Группа: Участники Сообщений: 29	Добавлено: 28-11-2010 15:12
	Вот мои 5 копеек, Блок памяти на П-образных ферритах Половинка пока неизвестной памяти на П-образных ферритах.Судя по маркировке на транзисторах изготовлено 08.1980 года. Как мне подсказали на одном форуме, такая память могла быть использована на ЭВМ сери АСВТ-М (М-6000). Цитировать
Robiton Гость	Добавлено: 20-01-2012 15:52
	Вот тоже снята со станка с ЧПУ. Цитировать
Alan главный по тарелочкам Группа: Участники Сообщений: 2472	Добавлено: 23-04-2012 17:56
	Предлагаетcя вашему вниманию - шикарная вещь. ПЗУ от ЭВМ Электроника Д3-28. Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 04-07-2014 20:59
	Подниму тему. У кого есть модули памяти на ферритах, выкладывайте фото. Интересно, собирает ли их кто нибудь из форумчан Цитировать
Rumata вошел во вкус Группа: Участники Сообщений: 287	Добавлено: 04-07-2014 22:50
	Выкладывал в другой ветке. Память от калькулятора: Цитировать
mixey пришел поспрашивать Группа: Участники Сообщений: 11	Добавлено: 04-08-2014 23:52
	У меня есть немного: Куплю/обменяю подобное и другое военно-космическое на ваши интересы. =) Цитировать
TURBO мастер Группа: Участники Сообщений: 627	Добавлено: 05-08-2014 14:59
	Тю, мелкота какая-то Воо вещь тут на форуме сказали что она когда то летала правда не сказали куда летала где то с кассового аппарата 70 годов магнитная память валяется Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 05-08-2014 15:04
	Чего то не открываются фото Цитировать
TURBO мастер Группа: Участники Сообщений: 627	Добавлено: 05-08-2014 15:12
	Чего то не открываются фото Хз я всё вижу ! Попробуйте зайти через анонимайзер если с работы сюда заходите Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 05-08-2014 15:22
	Через анонимайзер открывается. Хорошие колечки, долго помнить будут Цитировать
slami гигант мысли Группа: Участники Сообщений: 4848	Добавлено: 05-08-2014 15:25
	Чего то не открываются фото Такая же фигня, кроме itmages все открываются, у меня уже было такое с этим сервисом, но на следующий день всё было нормально. Видать работы какие-то проводят. Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 05-08-2014 15:30
	Перезалью, если TURBO не против: Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 05-08-2014 15:57
	Очень хорошая подборочка модулей с ферритовой памятью: Magnetic Core Memories Цитировать
johnbul мастер Группа: Участники Сообщений: 570	Добавлено: 19-08-2014 23:53
	EC3944.FM Цитировать
Вадим Гость	Добавлено: 09-10-2014 16:54
	Не нашел нужной темы. Думаю автор будет не прочь узнать еще об одной интересной памяти. На днях досталась мне техническая библиотека в несколько десятков книг 60-ых годов. Одно из изданий оказалось довольно любопытным. Красивский С.П. - Основы автоматизации и телемеханизации производства.; Профтехиздат 1961г. Там упоминается ёмкостная память ДЕЗУ, но интернет по ней ничего не дал, все время отправляет на странички с описанием доменных ячеек. Интересно вошла ли хотя бы в штучную серию такая память и остались ли хоть какието фотографии столь любопытной, на мой взгляд, разработки. Ёмкость такой памяти, для того времени, весьма впечатляет. Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 18-10-2014 19:54
	Кубик - Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 16-12-2014 11:21
	Распотрошеный куб памяти КП 3 на e-Bay Видна структура ячейки куба с числовыми линейками Цитировать
Bator вошел во вкус Группа: Участники Сообщений: 294	Добавлено: 25-02-2015 20:47
	Может кто знает - откуда эта память? и ещё другая Цитировать
Robiton Гость	Добавлено: 27-02-2015 21:30
	Может кто знает - откуда эта память? и ещё другая Bator , ищи в этом направлении . Здесь ув. Фролов зачетный комп. показывал так вот его децимальный ряд в том же направлении дует. Твоя память только на 56 пунктов выше. П.С у него есть еще несколько девайсов с этим децималом. Цитировать
megapolis2012 гроссмейстер Группа: Участники Сообщений: 1017	Добавлено: 02-03-2015 17:47
	Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 06-04-2015 12:27
	Приобрел по случаю: http://savepic.net/6662515.jpg Необычное расположение ферритовых колец,вообще не стандартное и наверняка военное. http://savepic.net/6623603.jpg Интересно услышать мнение форумчан по этому экземпляру. Цитировать
Denis-XKM вошел во вкус Группа: Участники Сообщений: 173	Добавлено: 07-04-2015 06:07
	ua6-08982 , Память эта летала в штурмовике. Есть предположение , что в ней прошиты параметры ВПП аэродрома приписки. Цитировать
Denis-XKM вошел во вкус Группа: Участники Сообщений: 173	Добавлено: 07-04-2015 06:09
	Robiton , Память про которую Вы думаете , что от станка ЧПУ , на самом деле ККМ "Искра". Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 07-04-2015 06:31
	Опознайте пожалуйста и мой кубик. Пришел с разборки чего то военного. Размеры - 7см х 6см. Пластины с Ag покрытием Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 07-04-2015 08:53
	ua6-08982 , Память эта летала в штурмовике. Есть предположение , что в ней прошиты параметры ВПП аэродрома приписки. Ого-го!А что у нас тогда летало(судя по дате изготовления деталей на плате- 1976 году)?Миг-19,Як-38..Аэродром прописки мог быть на каком-нибудь авианосце который по пилили на металл давно...По любому с тех машин гриф давно снят,поэтому будет весьма интересно узнать с какого штурмовика этот шедевр. А почему именно эти параметры?Или в древних штурмовиках стояло несколько видов памяти? Цитировать
Denis-XKM вошел во вкус Группа: Участники Сообщений: 173	Добавлено: 07-04-2015 09:39
	ua6-08982 , Ну по модели самолёта не отвечу, надо смотреть какие самолёты были тогда в авиаполку. У моей памяти крышка верхняя на месте и карандашом написаны параметры конкретной ВПП аэродрома , длина , направление и угол захода на посадку, тогда получается , что это прошитая ПЗУ-шка. Спросить более подробно не у кого. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 07-04-2015 10:15
	Denis-XKM На моей тоже была крышка-держалась на трех клёпках,и была слегка погнута.Пришлось снять для реставрации,хотя честно говоря без крышки она смотрится куда привлекательнее. Но крышка была девственна чиста...Кстати,а что может означать "НН10"? Цитировать
Denis-XKM вошел во вкус Группа: Участники Сообщений: 173	Добавлено: 07-04-2015 10:56
	ua6-08982 , В таких опросах сможет помочь только человек реально знакомый с данной бортовой системой. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 07-04-2015 12:21
	ua6-08982 , В таких опросах сможет помочь только человек реально знакомый с данной бортовой системой. Согласен. Спасибо за отклик!Насчет самолета я бы подумал в последнюю очередь.Скорее искал-бы среди наземных СОД. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 23-04-2015 23:01
	А эта "решётка" тоже память наверное.Только что-то ферритов не видать... .Может унутре?А диодные микросборки обгрызли,демоны. Цитировать
Rumata вошел во вкус Группа: Участники Сообщений: 287	Добавлено: 23-04-2015 23:17
	Очень похоже, что колечки лентой замотаны. А сборки воистину демоны похитили. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 24-04-2015 22:56
	Кто-нибудь знает чей логотип??? Сил моих нет-все излазил... Цитировать
kolbasNIC гигант мысли Группа: Участники Сообщений: 5049	Добавлено: 25-04-2015 00:15
	Сил моих нет-все излазил... Извините, я был уверен, что знак в базе, но после Вашего поста проверил и не нашел его там. http://ic-info.ru/proizvoditeli/25467/ Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 25-04-2015 00:57
	Сил моих нет-все излазил... Извините, я был уверен, что знак в базе, но после Вашего поста проверил и не нашел его там. http://ic-info.ru/proizvoditeli/25467/ Упс))Эта база пожалуй поболее чем я встречал на просторах сети,и то не полные все,а то и с ошибками... Благодарю! Цитировать
kolbasNIC гигант мысли Группа: Участники Сообщений: 5049	Добавлено: 25-04-2015 10:30
	Эта база пожалуй поболее чем я встречал на просторах сети Довольно обидные Ваши слова. Это без всякого сомнения самая большая база. Основой большинства других являются копии из изданий Додэки, и источник в конечном счете у них один, который меньше этой базы почти ровно в 10 раз. Цитировать
san пришел поспрашивать Группа: Участники Сообщений: 34	Добавлено: 25-04-2015 13:53
	Кто-нибудь знает чей логотип??? Сил моих нет-все излазил... ПО "Искра" г.Смоленск http://iskra-po.ru/ Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 25-04-2015 15:51
	Эта база пожалуй поболее чем я встречал на просторах сети Довольно обидные Ваши слова. Александр, Вы стали заложником русского языка... Перевожу правильно: Эта база пожалуй поболее чем я встречал на просторах сети! Те что встречал, не полные все, а то и с ошибками... Благодарю! PS: от себя. Эта база является уникальной для отечественного сегмента электронной промышленности! Честь и хвала её создателям за то, что они безвозмездно выложили эту базу в сети, впрочем как и ту, что имеется на сайте: http://www.rw6ase.narod.ru/ по производителям радиоэлектронной техники. История должна знать своих героев! 1. Ермаков Сергей (Сапфир)(его изыскания легли в основу обеих баз данных) 2. Перебаскин Александр (kolbasNIC)в части, касающейся сайта: http://ic-info.ru/ Цитировать
SilverRay Гость	Добавлено: 26-04-2015 00:41
	Мой скромный вклад в эту тему. Одна из плат блока памяти. Судя по рисунку узора -- это ППЗУ. Ну а дальше -- кто опознает. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 17-05-2015 10:52
	"Русский размер" Цитировать
SilverRay Гость	Добавлено: 17-05-2015 12:12
	Это что-то относительно свежее? Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 17-05-2015 12:58
	Это что-то относительно свежее? Да как Вам сказать...Может-ли 1987 год быть свежим?Тогда-да,пожалуй. Цитировать
Главный колбасист мастер Группа: Участники Сообщений: 949	Добавлено: 17-05-2015 15:09
	Это ферритовая память? Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 17-05-2015 21:38
	Это ферритовая память? Наверное это панель индикации на лампах СМН 6,3-20-2 : Цитировать
Главный колбасист мастер Группа: Участники Сообщений: 949	Добавлено: 18-05-2015 06:25
	зачем,нету там никаких лампочек,то катушки причем со стержневыми сердечниками,не кольца.наподобие контуров в советских приемниках. выбрасывали из банка в начале 90 старую советскую оргтехнику. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 18-05-2015 10:53
	Может это и есть регулировочные контуры.Хотя видов памяти на ферритах было множество.Форма,размер ячеек-ферритов разнообразная.Классика-кольцо,но не образец.Ёмкость,вес.. К еще одному примеру в моем последнем "экспонате" 60кг веса,16"листов"(эдакая книжечка),размер 45 на 45см(без учета платы),ферриты квадратные,расположены в шахматном порядке. Если это делали в-ручную... Какой вычислительной системе мог принадлежать этот мозг?Маркировки понятной нет,есть только это: "БМ3.065.059 БД1"(чередуется на листах БД1 и БД2). Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 18-05-2015 11:24
	На биаксах? Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 18-05-2015 12:34
	На биаксах? Так-и-точно!На них родимых. Цитировать
optimus мастер Группа: Участники Сообщений: 535	Добавлено: 18-05-2015 16:56
	Это ферритовая память? Программируемые ячейки от Искра 23(в системе Сбербанка СССР). Сменный ТЭЗ ППЗУ питание -27V,накрывался пластиковой пластиной с отверстиями,куда входили контуры. Ввод программы осуществлялся путем вставки латунных пистончиков в отверстия пластины.Блок закрывался жестяной крышкой.Таких запрограммированных модулей несколько штук. Суть-железная перфокарта.Вроде в гараже есть дырявые пластины.Вот они. http://www.rus-edu.bg/informatika/soft/computer/virtmuseum/museum/russian/iskra23.htm Цитировать
Главный колбасист мастер Группа: Участники Сообщений: 949	Добавлено: 18-05-2015 19:37
	да,было подозрение,что скорей считывающее устройство. Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 18-05-2015 20:10
	Так-и-точно!На них родимых. Копайте в сторону ЭВМ серии БЭСМ Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 18-05-2015 22:06
	Да выбор-то не большой.Либо БЭСМ-6 последних выпусков,либо 5Э26. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 18-05-2015 22:33
	ЗУК 5Э26, запоминающее устройство команд Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 18-05-2015 23:28
	ЗУК 5Э26 ВК 5Э26 для КП...итд,итп...если верить индексам ВТ.Гриф снят слава богу. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 19-05-2015 03:35
	В общем как-то так: ДЗУ из состава вычислительного комплекса 5Э26 семейства ЭВМ БЭСМ. Состоит из 16-ти двухсторонних пластин с 8-ю матрицами на каждой.В одной матрице 77*66=5082 ферритовых квадрата.Итого,на одной пластине 5082*8=40656 ферритов.И на конец 40656*16=650496!ферритов-биаксов с возможностью многократно считывать записанную информацию без ее разрушения.(Кольца "отдыхают")Крутейшая вещь для конца восьмидесятых. Цитировать
ua6-08982 пришел поспрашивать Группа: Участники Сообщений: 83	Добавлено: 19-05-2015 14:08
	Что-то какая-то вялость по этой теме.Никто не собирает такое?Кубы или КП активно обсуждаются,а остальные виды почему-то не интересны?Интересно,почему?"Мордой" что-ли не вышли?Не,ну интересно просто... Цитировать
Alan главный по тарелочкам Группа: Участники Сообщений: 2472	Добавлено: 19-05-2015 20:32
	Что-то какая-то вялость по этой теме.Никто не собирает такое?Кубы или КП активно обсуждаются,а остальные виды почему-то не интересны?Интересно,почему?"Мордой" что-ли не вышли?Не,ну интересно просто... Все очень просто: куб помещается на ладонь... Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 19-05-2015 21:36
	Почему же, интересно. Только вот редкость и нельзя запустить даже в виде функционального модуля Цитировать
yura123 вошел во вкус Группа: Участники Сообщений: 108	Добавлено: 03-05-2016 22:13
	Еще память на ферритах. Знакомый принес из мединститута, списали какой-то прибор. Цитировать
yura123 вошел во вкус Группа: Участники Сообщений: 108	Добавлено: 04-05-2016 19:05
	Все что узнал, прибор с завода 'Искра' Смоленск, возможно военка. С предприятий привозили много приборов, студентам для освоения. Это еще в 70е было. Знакомый который забрал плату у инженера, сказал что тот уже и не помнит. Платы вроде были еще. Только они поснимали защитные пластинки из текстолита, стояли на стойках, прикрывали проволочный монтаж. Цитировать
Electricman мастер Группа: Участники Сообщений: 542	Добавлено: 04-05-2016 19:36
	Тоже имеется. Болтик М3 для масштабу. Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 30-06-2016 13:38
	.. Просто - красиво! (фотки - с "eBay") Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 30-06-2016 13:41
	Очень красиво! Можете дать ссылку на лот? Интересно, откуда демонтировали... Цитировать
Alex_Vac мастер Группа: Участники Сообщений: 868	Добавлено: 30-06-2016 13:48
	"Флешка" с самолета :) Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 30-06-2016 13:55
	судя по названию из системы госопознования, Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 30-06-2016 14:09
	Очень красиво! Можете дать ссылку на лот? Интересно, откуда демонтировали... По описанию - действительно с самолёта: http://www.ebay.com/FERRITE-CORE-PLANE-MEMORY-4Pcs-BOARD-USSR-MILITARY-AVIATION-AIR-FORCE Хотя уважаемый Pedro, уже как всегда всё точно идентифицировал! Цитировать
B0bf магистр Группа: Участники Сообщений: 1307	Добавлено: 10-07-2016 16:49
	Небольшое (по объему ) ОЗУ. По деталям 75г. Децимала в явном виде нет. Цитировать
yura123 вошел во вкус Группа: Участники Сообщений: 108	Добавлено: 06-11-2016 13:36
	Заготовки ферритовых колец с "Искры". Цитировать
yura123 вошел во вкус Группа: Участники Сообщений: 108	Добавлено: 06-11-2016 13:38
	Продолжение Цитировать
AlexM пришел поспрашивать Группа: Участники Сообщений: 41	Добавлено: 30-12-2016 18:16
	Есть вот такая штука, может кому надо? могу поменяться. Цитировать
sergeevskikh пришел поспрашивать Группа: Участники Сообщений: 56	Добавлено: 30-12-2016 19:20
	У меня вот такие красавици имеются: Ух и мелкая ж работа! Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 12-05-2017 12:52
	Куб памяти КП 128/17-М70, первый этап прозекции. Сверху был залит какой-то белой пеной, упругой, но крошащейся. Повозившись, удалось её соскрести. А вот как дальше - я что-то в тупике. Похоже, всё остальное намертво залито в твёрдый чёрный компаунд. Есть ли смысл пробовать что-то из бытовых растворителей? с химией я не особо дружен... Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 12-05-2017 19:54
	В растворителях будет набухать, тем самым кроша содержимое. Клапауций, не жалко было ломать ? Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 12-05-2017 21:56
	Есть ли смысл пробовать что-то из бытовых растворителей? с химией я не особо дружен... Попробуй поварить в Димексиде (диметилсульфоксиде). Продается в аптеках в пузырьках по 100 мл. Заливаешь целиком в банке с крышкой и ставишь на водяную баню. Только в крышке проделай небольшое ок. 1мм отверстие, чтобы уравновешивалось давление. Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 13-05-2017 00:12
	Магнитное ОЗУ славного семейства "ЦР". Погрызли демоны Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 15-05-2017 11:35
	Клапауций, не жалко было ломать ? Жалко, а кому легко? Мне прислали небольшую кучку б/у, все уже раздал, а один специально оставил для опытов Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 15-05-2017 11:36
	Попробуй поварить в Димексиде (диметилсульфоксиде). Продается в аптеках в пузырьках по 100 мл. Заливаешь целиком в банке с крышкой и ставишь на водяную баню. Только в крышке проделай небольшое ок. 1мм отверстие, чтобы уравновешивалось давление. Это безопасно, можно дома варить? Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 15-05-2017 11:41
	Попробуй поварить в Димексиде (диметилсульфоксиде). Продается в аптеках в пузырьках по 100 мл. Заливаешь целиком в банке с крышкой и ставишь на водяную баню. Только в крышке проделай небольшое ок. 1мм отверстие, чтобы уравновешивалось давление. Это безопасно, можно дома варить? Я варю. Именно так, как написал выше. в банке с крышкой на водяной банею Температуру лучше держать ок. 80 гр.С. Только после варки руками голыми брать не нужно. Димексид имеет очень хорошую проницаемость через кожу, поэтому нужны медицинские перчатки. В остальном он безвреден. Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 25-07-2018 10:17
	Просьба опознать, от чего это блок ферритовой памяти : Цитировать
megapolis2012 гроссмейстер Группа: Участники Сообщений: 1017	Добавлено: 25-10-2018 18:50
	>Клапауций Куб памяти КП 128/17-М70, первый этап прозекции..... Сверху был залит какой-то белой пеной, упругой, но крошащейся. Повозившись, удалось её соскрести...А вот как дальше - я что-то в тупике. Выходим из тупика Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 25-10-2018 23:27
	Великая и ужасная 4СЯ20 Когда-то был паспорт на неё, но куда-то пропал. Вроде 4К 20 бит Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 25-10-2018 23:42
	Несколько вопросов 1.Это модуль памяти на ферритах, да? 2. Почему он "Великая и ужасная"? 3. Имеете в виду 4000 20-и разрядных байт? Что-то крайне сомнительно для таких габаритов... В КП 128/17-М70 всего 128 16-и разрядных байт... Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 25-10-2018 23:56
	Несколько вопросов 1.Это модуль памяти на ферритах, да? 2. Почему он "Великая и ужасная"? 3. Имеете в виду 4000 20-и разрядных байт? Что-то крайне сомнительно для таких габаритов... В КП 128/17-М70 всего 128 16-и разрядных байт... 1. Да 2. Мне как-то намекнули, что в былые времена за обнаружение такого в кармане грозило что-то ужасное 3. да, 4000, но не байт, а битов, т.е. разрядов. А байт это, как известно, 8 бит На третьем фото видно кое-что из подробностей. Я не удивлён Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 26-10-2018 00:01
	Нашёл упоминание - компонент бортовой аппаратуры военного назначения) Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 26-10-2018 00:04
	Меня как-то, в весёлые 90-е в одном из магазинов по продаже неликвидов уговаривали купить больше, но я взял парочку по рублю или два. Кто ж его знал... Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 26-10-2018 00:21
	4К 20 широко известен в узких кругах Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 29-10-2018 14:20
	Выходим из тупика Спасибо! Цитировать
megapolis2012 гроссмейстер Группа: Участники Сообщений: 1017	Добавлено: 30-10-2018 17:38
	Выходим из тупика Спасибо! Пожалуйста. Цитировать
megapolis2012 гроссмейстер Группа: Участники Сообщений: 1017	Добавлено: 12-11-2018 20:20
	Самая древняя ферритовая память СССР (уцелевшая до нашего времени) 1965 Диоды качественные Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-12-2018 20:17
	Вот такое нашлось - блок ферритового озу от чего-то старого вычислительного и весьма вероятно управляющего. На диодах 68 год, рамки маркированы, больше надписей нет. Весит в раме 15 кг (это еще без панелей корпуса внешних) В составе куба 38 ферритовых пластин с двойными рамками, 66 на 66 колечек каждая, при этом 37 на 37 число внешних выводов каждой пластины, подключены к выводам хитро. Пытаюсь сейчас немного отреставрировать, благо сами пластины почти все целые, битые только разъёмы подключения - их нужно клеить или заменять на новые... Визуально по фоткам куб не находится, крайне вероятно, что блок стоял внутри большего по размерам корпуса. У куба выходит, что 165528 бит, хотя использовались ли все для хранения, конечно, не факт. Может тут смогут опознать происхождение? https://i.postimg.cc/PXbH7Pnv/FOZU.jpg Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2018 07:19
	Еще накидаю экземпляров Блок памяти от вычислителя системы А-35 Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2018 07:44
	Куб от вычислителя ПВО Любили военные окошечки из оргстекла) (видны остатки веревочек от пломб) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2018 07:56
	Блок Б-16 ОЗУ от ЭВМ Днепр 1969 год, вес 9 кг, внутри восемь пластин (защитную панель над верхней пластиной снял) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2018 07:57
	Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2018 10:29
	Cвет сквозь нити Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 08-12-2018 22:12
	Неизвестно откуда Двуглазые "циклопы" в два этажа Цитировать
ingOK мастер Группа: Участники Сообщений: 886	Добавлено: 08-12-2018 23:32
	Неизвестно откуда Двуглазые "циклопы" в два этажа Знакомые "трёхдырчатые" колечки, когда-то я такие уже видел... Это не от БЦВМ "Орбита-10", случайно? Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 09-12-2018 00:55
	По исполнению - очень вероятно Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 09-12-2018 12:37
	Неизвестно откуда Эту штуку обсуждали на второй странице этой темы. Фоточки уже не отображаются, но судя по тексту речь о том-же изделии. Этой плате еще прилагается крышка со странной надписью на торце НН10 https://pp.userapi.com/c844216/v844216874/f57c1/GXjA_g3lrnQ.jpg Цитировать
ingOK мастер Группа: Участники Сообщений: 886	Добавлено: 09-12-2018 13:34
	Этой плате еще прилагается крышка со странной надписью на торце НН10 https://pp.userapi.com/c844216/v844216874/f57c1/GXjA_g3lrnQ.jpg Ну точно, съемный накопитель перепрограммируемого ЗУ от "Орбиты-10". Вот тут, в правом нижнем углу, можно увидеть пару блоков БН10-2, где в окошечках видны эти накопители: https://upload.wikimedia.org/wikipedia/commons/0/0b/%D0%91%D0%A6%D0%92%D0%9C_%D0%9E%D1%80%D0%B1%D0%B8%D1%82%D0%B0-10.JPG Столько лет прошло, "а руки-то помнят"! Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-12-2018 11:39
	ingOK, а вот это откуда не вспомните? Колечки того же типа. Тоже раньше обсуждалось, ныне фотографии утеряны. Упоминалось болгарским продавцом как элемент системы гос.опознования с миг-29 Цитировать
ingOK мастер Группа: Участники Сообщений: 886	Добавлено: 10-12-2018 13:45
	ingOK, а вот это откуда не вспомните? Упоминалось болгарским продавцом как элемент системы гос.опознования с миг-29 К сожалению, ничем не могу помочь, с таким дела не имел. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-12-2018 21:26
	Вот тут зарубежный источник сообщает, что куб с рамками такого типа стоял на Эльбрусе-1 http://ummr.altervista.org/core_memories.htm "Scheda di memoria a nuclei da 1.024 bit di capacità (matrice 32 per 32) proveniente da un'unità di memoria RAM di un mainframe sovietico ELBRUS-1. L'unità era formata da 25 di queste schede per una capacità complessiva di 25.600 bit." У меня есть куб из таких пластин, и их 25 в нем, а в инете встречается фото блока из 4х таких кубов. Вопрос - насколько может быть верно утверждение иностранного источника? Может кто видел подтверждающие это данные? Ибо феррит для Эльбруса само по себе редкость с этапов разработки. (мне просто информационные таблички для экспонатов делать, вот и выясняю подробности) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 27-12-2018 12:03
	Кубик с вычислителя системы А-35 Кубик с аппаратуры ЗАС. Кольца залиты компаундом Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 06:32
	Красивый куб - книжка памяти КУБ-4096 Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-01-2019 08:36
	Красивая! А с какого устройства такая книжка? Какой-нить СЧПУ? Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 07-01-2019 10:24
	Хм, где-то я видел такие разъемы и оформление блоков... Это не с какого-то научного или лабораторного оборудования? Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 11:26
	такие разъемы на блоках стандарта "Вектор" применяли активно. стилистика надписи в рамочке похожа так же на изделие от Тензора. но этот куб явно не для вставки в крейт. может внешне подключался или какое то автономное оборудование от того же завода. Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 07-01-2019 12:30
	Хм, где-то я видел такие разъемы и оформление блоков... Это не с какого-то научного или лабораторного оборудования? Разъемы стандартные ГРПМ. Могли применять где угодно. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 13:34
	Красивая! А с какого устройства такая книжка? Какой-нить СЧПУ? Большая ЭВМ-шкаф, для исследовательских целей. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 13:35
	такие разъемы на блоках стандарта "Вектор" применяли активно. стилистика надписи в рамочке похожа так же на изделие от Тензора. но этот куб явно не для вставки в крейт. может внешне подключался или какое то автономное оборудование от того же завода. Куб был установлен на боковой стенке внутри блока питания ЭВМ. Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 13:41
	Nordstern а фото шкафа нельзя сделать? может там и "камак" где то есть рядом? тематика одна у этих изделий ) Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 14:02
	Nordstern а фото шкафа нельзя сделать? может там и "камак" где то есть рядом? тематика одна у этих изделий ) Я сам не сделал тогда, но поспрашиваю, может осталось у кого из знакомых. ЭВМ была с логотипом "Тензора". Вот пару блоков ПЗУ от неё. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 14:33
	Nordstern может там и "камак" где то есть рядом? "КАМАК", если я правильно понял, это был второй шкафчик, поменьше. Назывался что-то типа МАА-...-... Оба шкафа были распотрошены почти под ноль, мне досталось немного - куб памяти, и несколько целых блоков типа того, что на фото выше. Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 14:58
	а вот это и есть модуль "Вектор". целиком шкаф - скорей всего спектрометр/анализатор импульсов (анализатор многоканальный амплитудный АМ-А-02Ф). остатков от вычислительной части не осталось? не подозревал даже, что в нем ферритовая память была. вот тут проскакивали другие модули от него http://kxk.ru/dustyattic/v1_700390_207_.php к сожалению вместе с itmages все фотографии улетучились. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 15:05
	а вот это и есть модуль "Вектор". целиком шкаф - скорей всего спектрометр/анализатор импульсов. остатков от вычислительной части не осталось? Сейчас погуглил. Да, этот шкаф - Многоканальный Амплитудный Анализатор. Надо у себя глянуть, есть из него платы. Просто они перепутались с идентичными из большого шкафа, теперь непонятно, кто есть кто. Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 15:07
	а "камак" не входил в этот комплекс анализатора. он просто мог рядом стоять в стойке для выполнения сопутствующих функций) у меня есть отдельно платы (микроэвм (клон мс1201.02) и банк пзу) тоже в стандарте "Вектор", но нету панелек. возможно они как раз от этого анализатора. посему интересно, что там в качестве вычислителя использовалось. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 15:07
	а "камак" не входил в этот комплекс анализатора. он просто мог рядом стоять в стойке для выполнения сопутствующих функций) Как он хоть выглядел)? Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 15:13
	Как он хоть выглядел)? так он гуглится легко, в том числе и фото моих модулей) ..дабы не флудить, вставляя сюда фото Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 15:13
	вот тут проскакивали другие модули от него http://kxk.ru/dustyattic/v1_700390_207_.php к сожалению вместе с itmages все фотографии улетучились. В Гугле сохранились иконки превью. Да, это из него. Не исключаю, что тому, кто выставлял фото два года назад, удалось застать эти шкафы ещё более-менее целыми... Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 15:21
	в Гугле сохранились иконки превью. Да, это из него. я все фотографии сохранил. если надо могу на почту скинуть. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 15:28
	в Гугле сохранились иконки превью. Да, это из него. я все фотографии сохранил. если надо могу на почту скинуть. С удовольствием посмотрю, что они из себя представляли! У меня всего несколько целых блоков, которые почти не содержат драгов, и потому остались. Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 07-01-2019 15:38

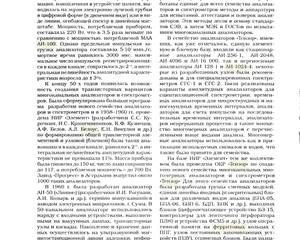

	вот тут краткое описание анализатора есть http://rgho.st/8Qn68FQdv написано как стандарт "Черешня", но это тоже самое что стандарты "Вектор" и "Сумма". не знаю зачем придумали столько названий одного и того же) Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 07-01-2019 15:40
	вот тут краткое описание анализатора есть http://rgho.st/8Qn68FQdv написано как стандарт "Черешня", но это тоже самое что стандарты "Вектор" и "Сумма". не знаю зачем придумали столько названий одного и того же) Спасибо ! Цитировать
serj84 пришел поспрашивать Группа: Участники Сообщений: 85	Добавлено: 09-01-2019 03:30
	вот тут проскакивали другие модули от него http://kxk.ru/dustyattic/v1_700390_207_.php к сожалению вместе с itmages все фотографии улетучились. В Гугле сохранились иконки превью. Да, это из него. Не исключаю, что тому, кто выставлял фото два года назад, удалось застать эти шкафы ещё более-менее целыми... Фото я выкладывал;) Анализатор в рабочем состоянии целиком в сборе не застал, были только различные блоки сложенные в ящики, корзину-крейт по видимому сразу отправили на металл, что бы не мешалась. Анализатор управлялся от внешней ЭВМ, е.м.н.и.п. Электроника 60. Цитировать
Nordstern вошел во вкус Группа: Участники Сообщений: 205	Добавлено: 10-01-2019 04:42
	вот тут проскакивали другие модули от него http://kxk.ru/dustyattic/v1_700390_207_.php к сожалению вместе с itmages все фотографии улетучились. В Гугле сохранились иконки превью. Да, это из него. Не исключаю, что тому, кто выставлял фото два года назад, удалось застать эти шкафы ещё более-менее целыми... Фото я выкладывал;) Анализатор в рабочем состоянии целиком в сборе не застал, были только различные блоки сложенные в ящики, корзину-крейт по видимому сразу отправили на металл, что бы не мешалась. Анализатор управлялся от внешней ЭВМ, е.м.н.и.п. Электроника 60. Говорят, распотрошили там всё в 14-15 году. Мне вообще жалкие остатки достались... Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 27-02-2019 00:06
	МОЗУ БЭСМ Москва ИТМ и ВТ АН СССР 1957 https://my-files.ru/c82zhi Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 31-03-2019 15:58
	На предыдущей странице обсуждали назначение модуля памяти НН10 из состава БЦВМ Орбита-10. Попался в руки еще модуль с той же БЦВМ - БД10-1. Там микросборки и феррит-транзисторные ячейки. Хочу написать вменяемое описание к фотографиям. Может кто-то знает его назначение как модуля? Фото тут http://www.mirebs.com/fozu/o101.html Цитировать
ingOK мастер Группа: Участники Сообщений: 886	Добавлено: 31-03-2019 17:16
	Попался в руки еще модуль с той же БЦВМ - БД10-1. Может кто-то знает его назначение как модуля? Если мне не изменяет мой склероз, это "блок долговременной памяти" - неперепрограммируемое постоянное ЗУ данной ЦВМ. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 13-06-2019 15:31
	Я тут вяло наполняю сайтик про ферритовую память. www.mirebs.com/ Если кто-нить знает какие-нибудь технические подробности к представленному - прошу поделиться) Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 14-06-2019 19:25
	Какая-то плата с ферритами. Интересно, от чего ? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 15-06-2019 21:25
	Она какая-то интересная! Расскажите поподробнее - как удерживаются колечки (или скорее цилиндрики)? Где там провода, какие размеры ? Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 17-06-2019 13:22
	Она какая-то интересная! Расскажите поподробнее - как удерживаются колечки (или скорее цилиндрики)? Где там провода, какие размеры ? Колечки приклеены к плате. Диаметр колечек около 6 мм. Блок поврежден. Похоже были проволочки, проходящие через кольца, но проволочки удалены и оторваны. Цитировать
rp мастер Группа: Участники Сообщений: 540	Добавлено: 19-06-2019 11:53
	Подвернулся такой вот блок памяти. ГР3.069.001. С подогревом. По ряду признаков, это от Орбиты-10 (БО-10). Резисторы обогрева смазаны липкой жижей (теплопроводящей видимо), которая немного вытекает и пачкает модуль )) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 19-06-2019 16:34
	Добавил на сайт несколько новинок ДЗУ модуль 4СЕТ1ЯП2 Куб БЗМ-7 Куб на пластинах МП-3 Куб МОЗУ 256x11 Куб на пластинах T62 Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 20-06-2019 16:05
	Подвернулся такой вот блок памяти. ГР3.069.001. С подогревом. По ряду признаков, это от Орбиты-10 (БО-10). Никогда не подумал, что ферритам может быть нужен подогрев! Они вроде как наоборот нагрева не любят, как и другие магнитные материалы. Зачем это могло быть нужно здесь? Сама память, я так понимаю, в закрытом черном объеме? Открывать не планируете? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-06-2019 16:11
	Подвернулся такой вот блок памяти. ГР3.069.001. С подогревом. По ряду признаков, это от Орбиты-10 (БО-10). Никогда не подумал, что ферритам может быть нужен подогрев! Зачем это могло быть нужно здесь? Это же с БЦВМ авиационной, а самолет летает высоко (или просто зимой) - там холодно. Подогрев нужен чтобы сохранить рабочую температуру - при её изменении меняются характеристики ферритовых колец. Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 20-06-2019 16:15
	Добавил на сайт несколько новинок ДЗУ модуль 4СЕТ1ЯП2 Ох, этот конечно просто шикарный! Пара вопросов: - А что в вертикальных металлических коробчоках? http://www.mirebs.com/fozu/img/ozufull/jacpzu/jacpzu18.jpg - Есть ли фото плат с обратной стороны? http://www.mirebs.com/fozu/img/ozufull/jacpzu/jacpzu21.jpg Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-06-2019 16:18
	В коробочках мелкие платы с микросборками и т.п. В каждой коробочке своя плата. Фото сделаю немного позднее. Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 23-06-2019 17:50
	Некая плата ферритовой памяти. Часть с разъемами кто-то отпилил до меня... Никакой информации по ней не имею. Ув. Shigure , если вам такое интересно в коллекцию, моя почта в профиле... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 13-07-2019 03:39
	Какая-то плата с ферритами. Интересно, от чего ? Оказалось, что это торцевая часть большого куба памяти. Раскрывающийся корпус с разъёмами, внутри него куб, а торцы его вот такие пластины с толстыми кольцами). Попалось такое среди остатков эвм М-10. Фото через несколько дней, как буду у компа. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 13-07-2019 03:42
	Ув. Shigure , если вам такое интересно в коллекцию, моя почта в профиле... Спасибо, но в таком поврежденом состоянии нет... Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 13-07-2019 12:32
	Ок, значит в мусор. Кстати, а что случилось с вашим сайтом? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 13-07-2019 17:32
	Ок, значит в мусор. Кстати, а что случилось с вашим сайтом? Наверное, проблемы на хостере, но с телефона открывается, не знаю почему... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-07-2019 15:50
	Фото с элементом на больших кольцах. Это от ЭВМ Минск-32 Куб ОН В целом виде выглядит вот так В разломанном (на медь!) мародерами вот так Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-07-2019 15:51
	Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-07-2019 16:28
	А вот и ферритовый блок от М4-2М (вроде бы). 16 сдвоенных пластин, вес блока 30+ кг. Пластины в стальных рамках, силиконе и защитной фольге. Начинку позже покажу Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 06-08-2019 22:23
	Возник технический вопрос. А как посчитать объём памяти трансформаторного дзу? Если с колечками или биаксами все просто, то для П-образных сердечников с кучей проволочек не очень. Например, вот такое дзу http://mirebs.com/fozu/cmt.html Цитировать
Оператор мастер Группа: Участники Сообщений: 810	Добавлено: 08-08-2019 21:29
	А где это такой лесок с блоками? Судя по выгоревшим разъемам лежит он там не один год. Наверно никто не хочет тянуть на горбу это чудо техники в приемку да и приемщики за него хорошо не заплатят. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 09-08-2019 07:50
	А где это такой лесок с блоками? Судя по выгоревшим разъемам лежит он там не один год. Наверно никто не хочет тянуть на горбу это чудо техники в приемку да и приемщики за него хорошо не заплатят. На территории одной полуживой ВЧ. Весит килограмм 30. Но я забрал, скоро отфотографирую и выложу на сайт свой. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 15-08-2019 11:57
	Понемногу пишу описания... Кассета памяти модуля ДЗУ-Э-8К-М на биаксах Сам модуль Необычный "кубик" Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 17-08-2019 14:07
	Ферритовая память компьютера StanSaab Censor-932 Использовался в Московском центре управления воздушным движением. первый модуль второй модуль Военный кубик начала 90х Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 17-08-2019 16:17
	Ферритовая память компьютера StanSaab Censor-932 Использовался в Московском центре управления воздушным движением. http://www.mirebs.com/fozu/saab9000a.html http://www.mirebs.com/fozu/saab9000b.html Военный кубик начала 90х http://www.mirebs.com/fozu/cube400.html Ув. Shigure может быть Вы научитесь правильно вставлять ссылки на Ваши документы??? Это будет удобно всем. Это совсем не сложно... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 17-08-2019 16:35
	Ув. Shigure может быть Вы научитесь правильно вставлять ссылки на Ваши документы??? Это будет удобно всем. Это совсем не сложно... Чтоб можно было по клику сразу переходить? Ок, это можно переделать Цитировать
kolfs вошел во вкус Группа: Участники Сообщений: 176	Добавлено: 17-08-2019 17:05
	Странно, вроде бы по стандарту безвыводные керамические конденсаторы нужно заливать не напрямую, а через эластичный(кремнийорганический)подслой. Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 17-08-2019 20:26
	Использовался в Московском центре управления воздушным движением. первый модуль второй модуль Цитата с mirebs.com: Они начали работать 15 апреля 1981 года, в преддверии Олимпиады ---- Вика: - Летние Олимпийские игры 1980 года проходили в Москве, с 19 июля по 3 августа 1980 года. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 17-08-2019 21:12
	Использовался в Московском центре управления воздушным движением. первый модуль второй модуль Цитата с mirebs.com: Они начали работать 15 апреля 1981 года, в преддверии Олимпиады ---- Вика: - Летние Олимпийские игры 1980 года проходили в Москве, с 19 июля по 3 августа 1980 года. Угу, точно. В офф книжке 81 год, а какой-то статье было про то, что перед Олимпиадой хотели запустить систему. И что-то клинануло) Оставлю просто 1981 год, спасибо Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 29-08-2019 11:18
	ДЗУ специализированной ЭВМ "Афра" Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 12-11-2019 12:58
	Попался вот такой куб из системы 5Ц19 (фото по ссылке не все работают). Куб из системы 5Ц19 "Резеда", предназначенной для обмена данными между вычислительными центрами СПРН и ОКИК. Куб состоит из 18-ти ферритовых пластин, в каждой находится 1024 ферритовых колечка (32 на 32 в одной группе). Полный объем куба 2.25 килобайт. Маркировка шильника ООЗУ. (возможно, означающее Основное ОЗУ). На тыльной стороне из корпуса выступают два разъема. Год выпуска куба 1978. Пластины с ферритом чередуются с особыми пластинами, содержащими проволочные нити подогрева (для температурной стабилизации среды внутри корпуса куба). Нить на такой пластине начинается от специального контакта на одной стороне, проходит параллельными витками через всю пластину, заканчиваясь на другом контакте с противоположной стороны. Число витков различно для разных пластин (на внешних 29 витков, на более внутренних 14). По торцам и в центре пластин с нитями больше, в других же местах они идет поочередно с ферритом. Кроме этого, на торцах куба и в центре, установлено по паре резисторов. Куб заключён в алюминиевый корпус, обшитый изнутри поролоном, а снаружи теплоизолирующим пористым полимерным материалом. На лицевой стороне корпуса установлен массивный теплоотводный радиатор и две ручки для переноски и облегчения монтажа куба в стойку. В стойке находилось три таких куба. Вопрос такой: Правильно ли я определил назначение нитей? Ток они пропускают точно (проверено мультиметром) Но смущает то, что данное оборудование предназначалось для работы в помещении ВЦ, где вряд ли будет холодно. Скорее наоборот надо отводить тепло от стоек (для этого радиатор на корпусе и термоизоляционная обшивка) Но нити? Если не нагревать воздух в кубе, то зачем они? Уменьшение каких-то помех, но как это работает? Цитировать
Sarenot мастер Группа: Участники Сообщений: 997	Добавлено: 12-11-2019 14:27
	ДЗУ специализированной ЭВМ "Афра" Прикольно стоят "пирогом" на платах 2Д908А - креативное размещение! Цитировать
Sarenot мастер Группа: Участники Сообщений: 997	Добавлено: 12-11-2019 14:34
	Попался вот такой куб из системы 5Ц19 (фото по ссылке не все работают). Куб из системы 5Ц19 "Резеда", предназначенной для обмена данными между вычислительными центрами СПРН и ОКИК. ... Вопрос такой: Правильно ли я определил назначение нитей? Ток они пропускают точно (проверено мультиметром) Но смущает то, что данное оборудование предназначалось для работы в помещении ВЦ, где вряд ли будет холодно. Скорее наоборот надо отводить тепло от стоек (для этого радиатор на корпусе и термоизоляционная обшивка) Но нити? Если не нагревать воздух в кубе, то зачем они? Уменьшение каких-то помех, но как это работает? Ну в том и смысл военки - стабильность работы при любых условиях. Нити (судя по фото что-то типа ПЭЛШО) подогревают внутри атмосферу, 2 терморезистора следят за этим, а радиаторы внешние "забирают лишнее". Да бы на случай "жуткой ситуации" (когда вокруг уже все горит от "дерьмоядреной жары") изделие выполнило свое предназначение "ПУЦК"... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 12-11-2019 16:44
	Ну в том и смысл военки - стабильность работы при любых условиях. Нити (судя по фото что-то типа ПЭЛШО) подогревают внутри атмосферу, 2 терморезистора следят за этим, а радиаторы внешние "забирают лишнее". Да бы на случай "жуткой ситуации" (когда вокруг уже все горит от "дерьмоядреной жары") изделие выполнило свое предназначение "ПУЦК"... Про стабильность да, но при каких условиях в наземном ВЦ может требоваться именно подогрев в аппаратной стойке ? Ведь вокруг полно работающей аппаратуры и требуется скорее охлаждение? Разве, что этому кубу нужны особые температурные режимы выше окружающей среды, даже с учётом "тёплой" обстановки в стойке... Цитировать
hardegor мастер Группа: Участники Сообщений: 806	Добавлено: 12-11-2019 17:51
	Разве, что этому кубу нужны особые температурные режимы выше окружающей среды, даже с учётом "тёплой" обстановки в стойке... Ему видимо нужны стабильные темп. режимы - а это проще сделать, если просто нагреть до более высокой температуры, утеплить и поддерживать - принцип термостата. И скорее всего есть большие колебания собственного тепловыделения. Цитировать
лидокорк мастер Группа: Участники Сообщений: 713	Добавлено: 12-11-2019 20:47
	Ему видимо нужны стабильные темп. режимы Видимо да.Когда то давно разбирал транзисторный калькулятор ELKA 22,так в нём на самой дальней плате была белая коробочка с совсем маленькой памятью на кольцах.И там тоже был терморезистор,хотя и без термостата,видимо как то компенсировал токи записи в зависимости от температуры. http://retropc.org/images/138_009.jpg Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 13-11-2019 12:16
	Спасибо за ответы. Ещё вопрос - как правильно назвать материал мелкопористый, рыжий, похожий на пенопласт? Он в кубе как теплоизолянт корпуса, вроде еще на стройках советских использовался такой большими брикетами. Точно помню из него мы кораблики делали в детстве, в отличии от белого пенопласта, там дырки получались ровные очень. Цитировать
hardegor мастер Группа: Участники Сообщений: 806	Добавлено: 13-11-2019 14:15
	Спасибо за ответы. Ещё вопрос - как правильно назвать материал мелкопористый, рыжий, похожий на пенопласт? Это тоже пенопласт, просто твердый. Есть еще более твердые - пальцем не продавливаются :) Цитировать
Sarenot мастер Группа: Участники Сообщений: 997	Добавлено: 13-11-2019 15:03
	Спасибо за ответы. Ещё вопрос - как правильно назвать материал мелкопористый, рыжий, похожий на пенопласт? Это тоже пенопласт, просто твердый. Есть еще более твердые - пальцем не продавливаются :) Если совсем-совсем не продавливается - то это может быть вообще заказное специзделие из пенодиатомита ? (а вдруг!!!) А на самом деле: - это или конструкционный пенопласт повышенной твердости (его еще называли в советское время "авиационный пенопласт", марок было много разных, в зависимости от применения и отрасли хозяйства, и как раз по весне из него кораблики по ручьям пускали...). - или это пенополиуретан ПУ-101 (он даже плюсом бензо и маслостойкий). Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-11-2019 20:56
	Спасибо за подсказки, описание и фотографии на сайте дополнил. А ещё добавил новый экспонат Блок памяти микрокоманд от ЕС-5568 Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 14-11-2019 22:06
	Красота-то какая!!! Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 18-11-2019 12:34
	Добавил на сайт несколько новинок ДЗУ модуль 4СЕТ1ЯП2 Ох, этот конечно просто шикарный! Пара вопросов: - А что в вертикальных металлических коробчоках? http://www.mirebs.com/fozu/img/ozufull/jacpzu/jacpzu18.jpg - Есть ли фото плат с обратной стороны? http://www.mirebs.com/fozu/img/ozufull/jacpzu/jacpzu21.jpg Подготовил фото, могу рассказать В коробках находятся платы, но там только контактные площадки, деталей не заметил. Часть плат не снять (придется резать проводки), но по толщине они все одинаковые А под металлической крышкой это Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-12-2019 19:14
	4К 20 широко известен в узких кругах Получил такую плату в коллекцию, увы только одну страницу без остальной книжки. Подскажите от чего она? У меня есть подозрение, что с пво с древесным названием, ошибаюсь? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-12-2019 22:58
	Подвернулся такой вот блок памяти. ГР3.069.001. С подогревом. По ряду признаков, это от Орбиты-10 (БО-10). Резисторы обогрева смазаны липкой жижей (теплопроводящей видимо), которая немного вытекает и пачкает модуль )) Вскрыл сегодня похожий модуль. ПФ3.069.002 Внутри красивый прозрачный пудинг с двумя "кубиками" внутри) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 09-12-2019 22:41
	Удивительное рядом. Казалось бы, что известный куб КП-III-512/19, тщательно разобраный на сайте Клапауция уже ничего удивить не может. Но мне попался такой куб несколько иной конструкции. фото подробное тут Если в традиционном исполнении, диодные дешифраторы должны быть встроены в кассеты памяти, то у меня явно просматриваются диодные дискретные сборки. Я подумал, что дело в приставке Б (КП-III-512/19Б), но сайте www.sovietcpu.com виден куб без приставки Б, а кассеты те же. Возможно, дело в годе выпуска и когда-то конструкцию куба изменили... Цитировать
yura123 вошел во вкус Группа: Участники Сообщений: 108	Добавлено: 18-12-2019 22:12
	Нашлись ферритовые блоки трех типов. В интернете по ним ничего не нашел. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 19-12-2019 00:45
	феррит-диодный элемент ФДЭ-30 Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 19-12-2019 08:11
	феррит-диодный элемент ФДЭ-30 Я так смотрю, по габаритным размерам и выводам они унифицированы с 116-117 серией Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 22-12-2019 11:41
	Закончил первичное составление каталога ферритовых пластин. Если кто-то знает те, что не вошли в него - прошу поделиться) Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 19-01-2020 22:44
	4К 20 широко известен в узких кругах Получил такую плату в коллекцию, увы только одну страницу без остальной книжки. Подскажите от чего она? У меня есть подозрение, что с пво с древесным названием, ошибаюсь? Децимальный начинается на ЦР. Знающие люди утверждают, что это харьковский "Хартрон", а там в основном на пилотируемый космос работали. Колечки 0,6 мм Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-01-2020 14:33
	Децимальный начинается на ЦР. Знающие люди утверждают, что это харьковский "Хартрон", а там в основном на пилотируемый космос работали. Спасибо. А мне говорили (кто плату прислал), что плата с "какого-то пульта, возможно установок войсковых пво". PS Добавил худо-бедно немного описания-фотографий на четыре экспоната Накопитель 4096/20 Куб модуля МОЗУ 1Кx12 Какой-то кубик ДЗУ МПЗУ-Н Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 20-01-2020 16:05
	ДЗУ МПЗУ-Н Интересно, его можно хотя бы приблизительно датировать? на фото ни одного элемента с датой не видно... И какие у него сердечники - прямоугольные? Цитировать
mretro администратор Группа: Администраторы Сообщений: 8014	Добавлено: 20-01-2020 18:28
	ДЗУ МПЗУ-Н Интересно, его можно хотя бы приблизительно датировать? на фото ни одного элемента с датой не видно... И какие у него сердечники - прямоугольные? Наверное нужно поглядеть на года выпуска проекта 941 "Акула"... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-01-2020 19:22
	ДЗУ МПЗУ-Н Интересно, его можно хотя бы приблизительно датировать? на фото ни одного элемента с датой не видно... И какие у него сердечники - прямоугольные? Спасибо за вопрос. П-образные сердечники, я опечатался в тексте. О-образные (два П-образных внахлест) были на другом ДЗУ (тоже якобы с Тобола). Год выпуска МПЗУ-Н 1980ый (на разьемах апрель 80го). А вообще Тобол с 72 года ставить стали, как пишут в интернете, потом до 1985года модификации были. дю5 не знаю, чей децимал ( Тобол разработал ЦНИИ “Дельфин” у них ВА... Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 20-01-2020 21:36
	... PS Добавил худо-бедно немного описания-фотографий на четыре экспоната Накопитель 4096/20 ... Вообще-то, как мне подсказывает опыт общения со специализированным бортовым вычислителем А-713 (несек.), организация шины шириной 21 бит не предполагает представление в байтах. Там одна команда была 21-битной и могла включать в себя и коп, и операнд, и адрес перехода на следующую команду или просто операнд. Вычислитель получал информацию 20-ти битным кодом и с одним битом признака и этого хватало для вычисления координат точки с точностью до 10м. Или 100. Не помню точно, может найду описание в куче всякого. Не знаю на каком языке изначально писали этот код, но распечатка программы, в которой я ковырялся, была похожа на ассемблер с кодами операций отечественными буквами. Вот потому и пишут 4096к/20, а не в килобайтах Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 20-01-2020 21:43
	Кнопка на магнитном кольце колечко после димексида Я так понимаю, что когда кнопка отжата, магнит нимагничивает кольцо и импульс не проходит, а при нажатии магнит опускается и размагничивает феррит Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-01-2020 21:54
	Вообще-то, как мне подсказывает опыт общения со специализированным бортовым вычислителем А-713 (несек.), организация шины шириной 21 бит не предполагает представление в байтах. Там одна команда была 21-битной и могла включать в себя и коп, и операнд, и адрес перехода на следующую команду или просто операнд. Вычислитель получал информацию 20-ти битным кодом и с одним битом признака и этого хватало для вычисления координат точки с точностью до 10м. Или 100. Не помню точно, может найду описание в куче всякого. Не знаю на каком языке изначально писали этот код, но распечатка программы, в которой я ковырялся, была похожа на ассемблер с кодами операций отечественными буквами. Вот потому и пишут 4096к/20, а не в килобайтах Спасибо за разъяснение, стало понятно откуда число 20 в названии. Про байты/килобайты я пишу во всех описаниях, как некой универсальной единице измерения потенциального объема памяти, выше которого уже не записать в куб. Знаю, что для множества ЭВМ объем ферритовой памяти измеряли в словах разной разрядности. Думаю, стоит будет пометить про это в описаниях, где это возможно. (ps источник платы таки уверен, что оно с систем пво) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-01-2020 22:14
	А вот вопрос немного в сторону В чем разница между кубами? Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 20-01-2020 22:19
	Да, и ещё. Контроля чётности там небыло. Были тестовые задачи на сравнение результата вычисления тестовых констант с заранее записанными "ответами". Если ошибка не превышала допустимой величины, то программа продолжала выполняться Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 20-01-2020 22:25
	А вот вопрос немного в сторону В чем разница между кубами? ... 72 год, это уже другая пятилетка. Прогресс, однако Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 21-01-2020 13:05
	П-образные сердечники, я опечатался в тексте. О-образные (два П-образных внахлест) были на другом ДЗУ (тоже якобы с Тобола). Год выпуска МПЗУ-Н 1980ый (на разьемах апрель 80го). А вообще Тобол с 72 года ставить стали, как пишут в интернете, потом до 1985года модификации были. дю5 не знаю, чей децимал ( Тобол разработал ЦНИИ “Дельфин” у них ВА... Спасибо! На платах, скорее всего, дЮ. ЦНИИ "Аврора" Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 24-01-2020 15:38
	Добавил новый куб, весьма необычный. В будущем он требует аккуратного разбора и изучения устройства. Может кто может подсказать по надписям у выводов? Куб на пластинах МП-27 И ещё кассету ПЗУ 1965 года выпуска. Кассета ПЗУ Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 27-01-2020 11:10
	И ещё кассету ПЗУ 1965 года выпуска. Кассета ПЗУ от ЦВМ "Пламя" Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 27-01-2020 23:06
	И ещё кассету ПЗУ 1965 года выпуска. Кассета ПЗУ от ЦВМ "Пламя" Спасибо! Получается с первой БЦВМ плата... Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 28-01-2020 00:17
	И ещё кассету ПЗУ 1965 года выпуска. Кассета ПЗУ от ЦВМ "Пламя" Спасибо! Получается с первой БЦВМ плата... Она ещё называлась ЦВМ-264. На борту Ил-38 был тестовый стенд, отдельная стойка рядом с самой машиной. Может это от него. На Ту-142 (ЦВМ-263) такой стойки я не видел, даже места для неё нет. Эти машины очень похожи, но ЦВМ-263 делали уже в Уфе. Фото 263 я недавно выкладывал Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 28-01-2020 00:39
	Это от ПВО (С-200), поэтому она ЫК. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 28-01-2020 12:18
	Это от ПВО (С-200), поэтому она ЫК. Вообще великолепно, скачал документацию на неё. Там и про устройство ПЗУ рассказывается и общие фотографии есть. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 28-01-2020 16:10
	А вот вопрос немного в сторону В чем разница между кубами? В чем отличия КП128/16-1 от КП128/17-1? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 29-01-2020 22:21
	Наверное в разрядности хранимых чисел. И вот подумалось: Если для кубов Староса число до дроби в названии обозначает количество хранимых чисел, а после дроби разрядность, то почему куб КП128/17 описан как 16-ти разрядный? Допустим, что литература не ошибается и реальная разрядность на 1 меньше числа в названии. Тогда, следуя этой логике, КП128/16 должен быть 15-ти разрядный, а у УМ-1НХ разрядность как раз была 15 и кубы с фотографии вполне туда подходят. М70 или 1М в конце названия, возможно, означают марку магнитного материала. Но логику ломает куб КП-III 512/19. Он описан как 19-ти разрядный, но "должен" быть 18-ти разрядный, если на единицу меньше? Сменили форму названий? PS В инете ещё гуляет фотка вот такого куба тоже вроде от КБ Староса под названием Куб-3. В инете в одной статье упоминается как стоявший в УМ-1НХ (без доказательств в виде фото). В музее Ангстрема он же. Пишут 19 разрядов на слово. Фамилии можно погуглить на принадлежность к КБ, я с ходу не нашел. PPS Про облёт Луны не знаю, ибо следующая фотка из того же музея вызывает сомнение по датировке куба (на фото куб на пластинах 1М-2Б, массовый для 70х годов) Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 29-01-2020 23:34
	Не знал, что КБ Староса еще и фер памятью занимались! Хм... Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 30-01-2020 10:58
	КП128/17 по паспорту 17 разрядов. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 30-01-2020 12:40
	КП128/17 по паспорту 17 разрядов. Интересно. Получается на куче известных сайтов опечатка? Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 30-01-2020 22:19
	Увы. Я убедился на своём опыте. Правда, по смежной тематике. Но сути это не меняет. Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 31-01-2020 06:50
	Не знал, что КБ Староса еще и фер памятью занимались! Хм... Не просто "занимались". Можно, конечно, порыться в архиве для достоверности, но у меня сложилось впечатление, что ферритовую память они вообще первоначально рассматривали как основное направление. ЕМНИП, первое оборудование для фотолитографии закупили за рубежом именно для ферритов. А микросхемы и транзисторы, видимо, рассматривали как вспомогательное, обвязку. Потом всё немного поменялось... Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 31-01-2020 06:51
	КП128/17 по паспорту 17 разрядов. Гм. Может 17-ый проверочный? Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 31-01-2020 10:05
	КП-Ш512/19 тоже последний разряд откидываем? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-02-2020 21:26
	Блок Постоянной Памяти БИУС МВУ-110 "Узел" Ещё одна разработка КБ Староса, на этот раз ПЗУ на пластинах с вмонтированными ферритовыми кольцами. Интересный и красивый модуль, про который даже рассказывается в мемуарах работника завода + исторические фотографии с модулем. Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 04-04-2020 09:45
	На Авито попались фото вот таких блоков ферритовой памяти. МФДЗУ-3: И вот такая книжка. Судя по использованию ГИС серий 240 и 801, предположу, что это из корабельного оборудования. Если кому что известно более подробно, буду благодарен за информацию Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 04-04-2020 10:06
	На Авито попались фото вот таких блоков ферритовой памяти. МФДЗУ-3: И вот такая книжка. Судя по использованию ГИС серий 240 и 801, предположу, что это из корабельного оборудования. Если кому что известно более подробно, буду благодарен за информацию Характеристики Мфдзу-3 немного описаны в интернете, его до сих пор продают новое (или с хранения) по 18тыщ за штуку. Основной потребителель Калужский электромеханический завод. Продавец говорит, что книжка с кубом и мфдзу с одного изделия Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 04-04-2020 10:11
	А можете ткнуть носом в информацию, а то все, что я смог найти про МФДЗУ-3 - это одну строчку информации? Удивительно, что такое до сих пор используется и поставляется! Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 04-04-2020 11:27
	А можете ткнуть носом в информацию, а то все, что я смог найти про МФДЗУ-3 - это одну строчку информации? Удивительно, что такое до сих пор используется и поставляется! Наверное эту строчку я и имел ввиду "На основе 19-разрядных линеек выпускается модуль долговременного ферритового запоминающего устройства МФДЗУ-3 емкостью 128 36-разрядных чисел." Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-04-2020 13:23
	Раздобыл куб Куб КП-III-512/19Б "классической" конструкции, именно с индексом Б. [IMG width=800]http://www.mirebs.com/fozu/img/ozufull/kpiii512/kpiii51213.jpg[/IMG] Добавил фотографии для сравнения Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 27-04-2020 17:06
	А вот такие пластины никому не попадались? Пытаюсь определить откуда такие. Найдено в ящике с платами М6000, но там вроде кубы БП-20 ставили. Плата здоровая - 24 на 38 см, ферритовое поле два слоя 66 на 48 Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 06-05-2020 21:33
	Получил в коллекцию, разобрал и изучил устройство парочки интересных термостатированных кубов. Куб из состава ЭВМ "Урал-11". Подробнее тут Куб от ЦВМ "Пламя-КВ". Подробнее тут И ДЗУ на биаксах интересной конструкции Подробнее тут А можете ткнуть носом в информацию, а то все, что я смог найти про МФДЗУ-3 - это одну строчку информации? Удивительно, что такое до сих пор используется и поставляется! PS Про МФЗУ-3 стало известно, что это штука из авионики (как минимум) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-05-2020 13:15
	И немного "обычных" ДЗУ ДЗУ научной установки Подробнее тут ДЗУ МКПК-ПМ3К01 Подробнее тут Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 07-05-2020 21:30
	>ДЗУ МКПК-ПМ3К01 Предположу, что это ПЗУ констант, которые зашиваются на месте с индивидуальными параметрами. Например координаты точки размещения объекта или временнЫе характеристики. Очень уж там подробно расписано какие разряды куда и где какие адреса Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-05-2020 17:56
	Плата ОЗУ УВМ В-3М (управление ядерным реактором РБМК-1000) Подробнее тут Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 05-06-2020 14:07
	Оказывается куб КП-III-512/19 выпускался и в версии на 256 слов! (фото не моё) Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 27-06-2020 14:34
	А в музее компьютерной истории (США) отыскался куб на 128 слов Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 30-06-2020 13:44
	Что я знаю о 4СЯ-20: Микросборка 4СЯ-20 представляет собой куб ферритовой памяти КП 128/22 (объёмом памяти 128 22-х разрядных слова или 252 байта, но для хранения используются лишь 20 разрядов каждого слова, остальные контрольные) с дополнительными электронными платами. Четыре платы с бескорпусными дешифраторами в количестве 64 штуки (16 на каждую сторону) установлены по четырём боковым сторонам куба. На верхнем торце располагается металлическая крышка с монтажными отверстиями по углам и штырьками-контактами с каждой стороны. Стороны маркированы буквами А, Б, В, Г. Так-же на крышку нанесены название микросборки, децимальный и серийный номера изделия. На нижнем торце установлена печатная плата, по двум противоположным сторонам которой расположено по 22 контакта. Через эти контакты, кубы в блоке соединялись проводами парами, а всего в блоке находилось четыре куба. Без учёта торцевых крышек размеры куба 16x20x22 мм. Куб применялся в космических аппаратах, в частности военных спутниках видовой разведки "Янтарь-4КС1" (индекс изделия 11Ф694). Производился на Ленинградском ферритовом заводе (ныне ОАО «Завод «Магнетон»). Больше фотографий Ещё раздобыл заднюю и переднюю крышки для одного из старых ДЗУ. На крышке изображена подробная схема прошивки. Больше фотографий Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 02-07-2020 13:56
	Небольшая печатная плата на внутренней стороне которой наклеены ферритовые колечки. Ферритовое поле 48x46 колечек, разделенное на шесть групп, в каждой группе 368 (16x23) колечека. Всего на плате 2208 колечек, что соответствует 276 байтам. По сторонам печатной платы расположены штырьковые контакты. Децимальный номер изделия начинается на ЦУ, что говорит о Бердском электромеханическом заводе, но в каком устройстве использовалось данное изделие неизвестно. Неизвестен и год выпуска. Больше фотографий Цитировать
IVS вошел во вкус Группа: Участники Сообщений: 236	Добавлено: 02-07-2020 14:41
	Всего на плате 2208 колечек, что соответствует 276 битам. Или таки 276-ти байтам ? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 02-07-2020 14:56
	Всего на плате 2208 колечек, что соответствует 276 битам. Или таки 276-ти байтам ? Ваша правда, опечатался Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 03-07-2020 13:37
	Изучал "содержимое интернета" и наткнулся за интересные ферритовые рамки которые изготавливались на Казанском Заводе Вычислительных Машин, а сейчас в музее при этом заводе. Как видно, рамки весьма схожи по внешнему виду, способу монтажа. Модуль памяти от М-20 ОЗУ от Наири PS Возможно моя рамка тоже с ЭВМ тех семейств - уж очень похожа форма Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-07-2020 22:25
	ПЗУ процессора СМ-1П от ЭВМ СМ-1 (он же модуль А131-10). Представляет собой весьма крупную (размеры 367 x 367 мм) печатную плату на которой смонтировано 4 группы П-образных ферритовых сердечников, 4 группы диодных сборок - дешифраторов и вспомогательные радиодетали. В каждой группе 72 сердечника, прошитых 256-ю адресными проводами, что даёт 18432 бита хранимой информации или 1024 машинных 17-ти битных слова. Таким образом, полный объём ПЗУ составляет 4096 17-ти битных слов или 8 килобайт. Диодные сборки, в количестве 32 шт на группу, установлены по окружностям в специальных пластиковых гнездах. Магнитные сердечники, адресные провода и диодные сборки сверху закрыты защитными пластиковыми крышками. Плата имеет маркировку БП-27/2 на торце, выпущена в 1980 году. Больше фотографий Цитировать
kolbasNIC гигант мысли Группа: Участники Сообщений: 5049	Добавлено: 07-07-2020 23:50
	ПЗУ процессора СМ-1П от ЭВМ СМ-1 (он же модуль А131-10) Очень красивая конструкция. Особенно на фоне полукустарщины из других тем. Значит все-таки были талантливые инженеры. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 08-07-2020 20:01
	Куб состоит из четырех двусторонних пластин типа МЗ-2. Ферритовые сердечники уложены с двух сторон на текстолитовую пластину и залиты прозрачным защитным силиконовым компаундом. В центре и по углам, дополнительные отверстия под крепления. Каждая пластина объёмом памяти 8192 бита. Ферритовое поле 64x64 (4 группы, каждая 32x32). Полный объём куба 4 килобайта. Торцы куба закрыты платами с диодами. Экземпляр из ЗИПа. Децимальный номер изделия начинается на ОЯ, что говорит о НИИ "Аргон", как о разработчике. БЦВМ в которой мог использоваться данный куб, вероятно, "Аргон-10" или "Аргон-10М". Год производства 1977. Последние три фотографии демонстрируют подобный куб смонтированный на печатной плате. Больше фотографий Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 11-07-2020 15:58
	Ув. Shigure , а возможно ли у вас как-то заиметь модуль 4СЯ-20, раз у вас их целый ящик? Если да, то напишите мне пожалуйста на почту в профиле. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 11-07-2020 16:56
	Ув. Shigure , а возможно ли у вас как-то заиметь модуль 4СЯ-20, раз у вас их целый ящик? Если да, то напишите мне пожалуйста на почту в профиле. Увы, пока у меня только фото. Если что изменится - напишу. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 06-08-2020 11:31
	Представляю вторую версию своего сайта про советскую ферритовую память. Сайт переделан на новый дизайн, добавлены разделы новостей, "Теория ферритовой памяти". Список всех экспонатов вынесен на главную страницу, с сохранением тематических разделов. Структура описаний почти всех экспонатов существенно переработана, сами описания заметно расширены. Исправлены многие ошибки, названия некоторых экспонатов изменены на более точные, практически для всех ДЗУ и ПЗУ указан объём хранимой памяти, добавлены данные по производителям/разработчикам. Начаты работы по переводу сайта на английский и японский языки. Добавлены новые экспонаты: Блок ОЗУ ЭВМ M4-2M (5Э73) Кассета ОЗУ ЭВМ Модуль ДЗУ Кассета ДЗУ ДЗУ-14М1 БЦВМ "Аргон-10" ПЗУ БЦВМ "Аргон-15" Блок памяти микрокоманд EC-5551М Добавлены новые фотографии к экспонатам: Модуль ОЗУ комплекса А-35 ДЗУ калькулятора "Искра-1250" ДЗУ системы «Свой-чужой» Куб МОЗУ Куб АЦПУ ЭВМ "Урал-11" Куб аппаратуры ЗАС Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 06-08-2020 15:12
	У вас конечно просто шикарный сайт, читать и смотреть фото - одно удовольствие! Спасибо за ваши труды! Один момент по Кассета ДЗУ "Короме этого, присутствует клеймо Фрязинского завода имени 50-летия СССР. Это изготовитель кассеты." Логотип больше похож на чутка упрощенный логотип НИИ Феррит-Домен: https://www.domen.ru/ Вот тут у вас например он еще встречается - http://www.mirebs.com/fozu/ru/kpiii512.html Да и Фрязинский завод вроде никогда к ферритовой памяти и ферритовым приборам отношения не имел... Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 06-08-2020 16:43
	Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 06-08-2020 22:24
	Куб из ОЗУ Управляющей ЭВМ "Саратов-2". Такие же кубы использовались и в ЭВМ "Электроника 100/16" Каким образом можно использовать куб памяти от двенадцатиразрядной (PDP-8/I) машины в шестнадцатиразрядной (PDP-11/20) ? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-08-2020 00:05
	Куб из ОЗУ Управляющей ЭВМ "Саратов-2". Такие же кубы использовались и в ЭВМ "Электроника 100/16" Каким образом можно использовать куб памяти от двенадцатиразрядной (PDP-8/I) машины в шестнадцатиразрядной (PDP-11/20) ? А в чем сложности, ферритовое поле там 64 на 64, хватит с избытком. Просто другая "схема" дешифрации адресов. Но вообще, наверное я ошибся. Щас смотрю фотки куба с Э100/16 (якобы) и не такой. Уточню. Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 07-08-2020 00:29
	В МОЗУ шестнадцатиразрядной ЭВМ не менее 18 матриц (16+2 разряда). Видел на фото и вживую. https://xlat.livejournal.com/707598.html - PDP-11/05. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-08-2020 07:33
	В МОЗУ шестнадцатиразрядной ЭВМ не менее 18 матриц (16+2 разряда). Видел на фото и вживую. https://xlat.livejournal.com/707598.html - PDP-11/05. Строго говоря, это же зависит от типа прошивки. Днепр 26 разрядов и 8 матриц. А есть кубы с 52 матрицами PS Нашёл некое фото. Это от Э100/16? Цитировать
-=vr=- знающий Группа: Участники Сообщений: 490	Добавлено: 07-08-2020 07:45
	Представляю вторую версию своего сайта про советскую ферритовую память. Вероятно, какая-то ошибка на сайте, фото ни вчера не открывались, ни сегодня не открываются по ссылке: http://www.mirebs.com/fozu/ru/ec5551.html Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-08-2020 14:56
	Представляю вторую версию своего сайта про советскую ферритовую память. Вероятно, какая-то ошибка на сайте, фото ни вчера не открывались, ни сегодня не открываются по ссылке: http://www.mirebs.com/fozu/ru/ec5551.html Спасибо, исправил Цитировать
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2513	Добавлено: 07-08-2020 22:37
	PS Нашёл некое фото. Это от Э100/16? Не знаю, последняя "Электроника-100/16И" ликвидирована в начале 2000-х вместе с документацией. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-01-2021 13:34
	Хороший такой развод кто-то делал ;) ссылка на форум По факту два стриженых куба бп-20 Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 10-01-2021 14:23
	https://www.ebay.com/itm/Ferrite-cube-of-memory-COMPUTER-VOSTOK-1959-Original-Russian-Soviet-Space-rare-/193498304784 Самое интересное это описание лота. Ну и остальные лоты тоже достойные Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 10-01-2021 16:04
	Ув. Shigure , а что случилось с вашим сайтом? Вы кстати не в курсе, что это за такую фер память предлагают вот тут? Человек фото к сожалению не выкладывает... https://radiokot.ru/forum/viewtopic.php?f=51&t=174833 Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-01-2021 16:14
	Доменное имя надо проплатить, пока нет возможности. К 25 января дедлайн - к нему уложусь. Про объявление: НД1-10-17-23МС это ПЗУ. Вот тут это объявление с фотками http://directlot.ru/lot.php?id=682362 Так же пишут, что она с бцвм Орбита 10-ТС-45 Если не распродадут к февралю надо купить одну будет... Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 10-01-2021 17:00
	https://www.ebay.com/itm/Ferrite-cube-of-memory-COMPUTER-VOSTOK-1959-Original-Russian-Soviet-Space-rare-/193498304784 Самое интересное это описание лота. ... >Ferrite cube of memory COMPUTER VOSTOK 1959 Original Russian Soviet Space rare Разве в 59 году был провод МГТФ? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 10-01-2021 17:29
	https://www.ebay.com/itm/Ferrite-cube-of-memory-COMPUTER-VOSTOK-1959-Original-Russian-Soviet-Space-rare-/193498304784 Самое интересное это описание лота. ... >Ferrite cube of memory COMPUTER VOSTOK 1959 Original Russian Soviet Space rare Разве в 59 году был провод МГТФ? Там все описание полнейшая дичь Очень редкая деталь, часть компьютера космического корабля ВОСТОК. Ферритовый куб памяти, носитель информации выполнен из материала - феррита. Использовались на первых кораблях ВОСТОК 1959 года. Изготовлено в Конструкторском бюро электронного оборудования, под руководством Филиппа Георгиевича Староса, память на 11560 бит, разделенная на 20 матриц формата 34x17. Применялся в буквенно-цифровом терминале с векторным отображением символов RIN-609. Куб содержит информацию о координатах приземления и координатах маневрирования. Аналог современной оперативной памяти компьютера. Очень редкий. Применялся только на корабле «ВОСТОК», в самолетах никогда не использовался. Хотя, что на самолетах он не использовался верно ;) Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 10-01-2021 17:38
	Да, самое первое применение БЦВМ "Пламя" ЦВМ-264 было на противолодочном Ил-38, который до сих пор существует. Тот, самый первый, опытный Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-01-2021 20:45
	Занятный куб с военки. Называется "Сетка МОЗУ". Матрицы внутри залиты компаундом. Изготовлен на Загорском заводе ЭВМ (электромеханический завод Звезда) - основной производитель ЭВМ спец назначения в СССР. Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 16-01-2021 14:18
	Да, самое первое применение БЦВМ "Пламя" ЦВМ-264 было на противолодочном Ил-38, который до сих пор существует. Тот, самый первый, опытный Почитал интернет. Дата первой установки машины "Пламя" на самолёт март 1963 года. Серийное производство БЦВМ Пламя началось в августе 1960 года. Три года на склад работали? Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 16-01-2021 20:18
	Надо бы ещё посмотреть, когда С-200 стали выпускать. Там тоже эта машина стояла, правда, немного в другом исполнении, А может и не только там Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 16-01-2021 21:48
	А может и не только там Мне вот эта фраза больше нравиться Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 16-01-2021 22:09
	При сходстве в названии у этих машин разные разработчики Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 17-01-2021 09:03
	При сходстве в названии у этих машин разные разработчики Уважаемый Pedro! Пожалуйста, поскольку я не понял, объясните более подробно, что Вы хотели сказать. Да, и лучше, если это доступно Вам, привести тексты самих документов а не ссылки на них. Ну, или хотя-бы вырезки по теме из найденных документов, как я это обычно делаю. Тогда, возможно, мне, да и другим, стал бы понятен ход мыслей. Заранее спасибо! Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 18-01-2021 00:47
	Разработчик ЦВМ "Пламя" НИИ-17 9ГУ ГКРЭ. Правда мне достоверно неизвестно, для чего ее разработали и выпускали серийно. Но ее вариант "Пламя-К" доработаный под свои задачи КБ-1 13ГУ ГКРЭ был представлен на комплексные испытания РПЦ С-200 с ноября 1961г. ЦВМ "Пламя", как пишут, явилась прототипом ЦВМ-264 (ЦВМ-262 на момент принятия опытного образца в 1962 г.) разработки ОКБ-857 4ГУ ГКАТ. Да, эти ЦВМ сохранили архитектуру и элементную базу прототипа, но были выпущены по своей КД и выпускались на разных заводах. Мне же в этой теме интересны термостатированные кубы МОЗУ, применявшиеся в этих ЦВМ. Они были показаны несколькими страницами ранее. Цитировать
checha главный по тарелочкам Группа: Участники Сообщений: 2979	Добавлено: 18-01-2021 09:39
	Спасибо за пояснения, Pedro! Ну, для чего Пламя-ВТ была разработана, - это очень просто. Начали её создавать для крылатой ракеты "Буря" в 1958 году. К середине 60-го "Р-7" Королёва победила "Бурю" по целому ряду причин. Подробности есть в сети. В первоначальном виде машину сделали, примерно, в количестве 20 экземпляров. Кстати, полностью на полупроводниках. Но это была не первая наша БЦВМ на полупроводниках. С 1961 года разные модификации этой машины, как Вы верно заметили, стали приспосабливать для работы на других изделиях. В том числе, позже, для С-200. Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 22-01-2021 17:19
	Просьба опознать, от чего этот куб : ЖШ3 065 016 : Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 22-01-2021 20:54
	По цвету корпуса - что-то от ЕС Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 22-01-2021 22:55
	У ЕС более синий цвет, без зелёного оттенка. По децималу это НИИ занимающая оборудованием для атомной промышленности. Возможно, какая-то измериловка, система регулирования и.т.п. Цитировать
reiji знающий Группа: Участники Сообщений: 345	Добавлено: 23-01-2021 00:48
	По децималу это НИИ занимающая оборудованием для атомной промышленности. верно. некоторые модули стандарта "Вектор" имели децимал ЖШ. не исключено, что от спектрометра в этом стандарте. хотя там бывали и красивее ферритовые блоки. но это что то более ранее видимо. Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 23-01-2021 01:05
	сдается мне, что этот куб от анализатора импульсов АИ-4096 Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 23-01-2021 08:31
	А может и АИ-1024 (в нем 4096 каналов), но что обозначает число 1024? Может число бит на пластине ферритовой. Есть модуль памяти Куб-4096, там 24 платины по 4096 бит... Уважаемый Bob, а не видно ли на рамках указания вручную значений силы тока? Например, 480-560? PS нагуглил оперативку от АИ-256 Цитировать
Pedro гигант мысли Группа: Участники Сообщений: 4387	Добавлено: 23-01-2021 14:43
	У АИ-256-6 матрицы с обоих сторон платы. http://forum.rhbz.org/topic.php?forum=71&topic=3 АИ-4096-3 пишут что отличается от АИ-4096-2 вычислительными функциями с хранением программы в ОЗУ. История создания линейки АИ описана в книке к 50-летию СНИИП Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 24-01-2021 11:46
	Уважаемый Bob, а не видно ли на рамках указания вручную значений силы тока? Например, 480-560? Осмотрел раму куба памяти. С противоположной стороны рамы есть нумерация разъемов 1 - 8, и римская цифра III Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 24-01-2021 12:23
	Уважаемый Bob, а не видно ли на рамках указания вручную значений силы тока? Например, 480-560? Осмотрел раму куба памяти. С противоположной стороны рамы есть нумерация разъемов 1 - 8, и римская цифра III Боюсь, я не точно выразился. Имел ввиду на рамках составляющих куб (если к ним можно добраться). Вот блок который мог входить в состав аи-4096 и точно относится к оборудованию сниип. На пластинках куба вот такие значения. Ожидал нечто похожее, может это общая черта всего семейства? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 24-01-2021 16:13
	После перерыва вернулся к публикации новых экспонатов. Модуль оперативной памяти от электронной фактурной машины Soemtron-381. Корпус алюминиевый, на лицевой части расположен переключатель с градуировкой некой величины от 4 до 12, две монтажные ручки и пара гнёзд (закрытых U-образной перемычкой) для подключения измерительной аппаратуры, вероятно милиамперметра. Тыльную сторону модуля занимают электрические разъёмы, объединенные в единый пластиковый корпус. Корпус рас читан на четыре разъёма, но в модуле их три, а на месте последнего установлена заглушка. На заглушку нанесена надпись W99, значения в омах при температурах 15 и 40 градусов Цельсия и серийный номер изделия. На корпус нанесен логотип предприятия, серийный номер и тип модуля Typ 381-207. Внутри корпуса расположен куб ферритовой памяти, два реле и пять небольших печатных плат. На одной их них смонтированы реле и переключатель, остальные четыре установлены по сторонам куба. Кроме того, на части плат напаяно несколько резисторов и конденсаторов. Куб состоит из четырёх пластин в сборных пластиковых рамках. Ферритовое поле сплошное 11 на 12, что даёт 132 бита. Таким образом, максимально возможный объём памяти куба составляет 528 бит. Из особенностей: медные нити покрыты красным лаком. Гнезда подключения измерительной аппаратуры с внутренней стороны корпуса подписаны как Hü5 и Hü6. "Hü" - старое немецкое обозначение для разъёмов (любых) на схемах, но точно неизвестно, от какого слова оно произошло. Возможно, от hülse из-за конструкции ранних телефонных гнёзд. Модуль произведен в ГДР на предприятии Keramische Werke Hermsdorf в 1967 году. Использовался на одном из предприятий Нижнего Тагила. Дополнительные фотографии тут Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 24-01-2021 16:42
	Кстати, а переключатель - это не регулировка термостата куба? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 24-01-2021 16:58
	Кстати, а переключатель - это не регулировка термостата куба? А маленькая скоба на лицевой части это нагревательный элемент? А датчики где? Ps Перемычка это просто гнездо заглушка гнезд для измерения. Вытащил перемычку эту PPS Изменил и расширил описание Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 25-01-2021 00:24
	А что же тогда там внутри переключатель переключает? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 25-01-2021 05:43
	А что же тогда там внутри переключатель переключает? Это пока загадка, как и назначение модуля и где он стоял... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 26-01-2021 13:07
	Добавил новый экспонат - Куб "Счётмаш" Куб оперативной памяти на ферритовых сердечниках, возможно, от периферии ЭВМ Урал или какой-то измерительной аппаратуры. Куб по торцам закрыт защитными текстолитовыми крышками, на которых подписаны номера выводов. С внешней стороны одной из крышек расположена печатная плата с 64-ми диодами, от которой к пластинам отходит множество разноцветных проводов, собранных в несколько перевязанных жгутов. На противоположной стороне куба находится небольшая металлическая рама с отверстиями под болты, для монтажа куба в стойку. К раме привинчена печатная плата с четырьмя разъёмами подключения. Кроме этого, на плате размещено 64-ти резистора. На плате краской нанесены надпись "Счётмаш" и номер изделия "№ 076". Состоит из 20 ферритовых пластин типа МЭ-5, каждая из которых содержит 128 сердечников. Ферритовое поле 16x8 (2 группы, каждая 8 на 8 сердечников). Полный объем памяти куба 320 байт. Пластины в кубе разделены текстолитовыми прокладками с дополнительным поролоновым покрытием непосредственно под центральной зоной с колечками. Произведён на заводе "Счётмаш" в 1972 году. Пластины в конце 1971 года. Дополнительные фотографии тут Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 31-01-2021 20:16
	Хотел в авионику, но почему-то тему закрыли ;( Ферритовая память бцвм С-530 для космических межпланетных станций (куб и дзу) Куб 256 13-битных слов, дзу 2000 слов. На первом фото куб пристыкован к вычислителю. источник Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 21-02-2021 14:40
	Электрически перезаписываемые блоки постоянной памяти МФДЗУ-2 и МФДЗУ-3 Версии практически не отличаются по конструкции. Запоминающие элементы - многоотверстные ферритовые пластины, расположенные в два ряда с каждой стороны платы. 19 адресных шин проходит через каждую пластину, пара пластин хранит 38 бит, из которых два бита контрольные и нужны для коррекции ошибок. Реально используемый объём памяти модуля составляет 128 слов по 36 бит каждое (по 64 слова на сторону) или 4608 бит. Более детальное описание + фотографии МФДЗУ-2 Более детальное описание + фотографии МФДЗУ-3 Блок Постоянной Памяти Управляющей Вычислительной Машины Электроника К-200 Блок Постоянной Памяти от управляющей вычислительной машины универсального назначения Электроника К-200. Блок представляет собой металлическую раму, к которой на шарнирах прикреплено пять рамок, внутри которых смонтированы печатные платы. В основной раме находятся межплатные соединения и разъёмы для подключения блока к УВМ. Две рамки занимают пластины ферритовой памяти, остальные рамки несут различные радиодетали, в том числе гибридные интегральные схемы, специально разработанные для этой УВМ. Блок постоянной памяти содержит пластины двух видов. Оба вида представляют собой небольшую текстолитовую пластину со множеством отверстий. В некоторых из отверстий вмонтировано ферритовое кольцо, между которыми и соседними пустыми отверстиями намотаны адресные провода. Два вида пластин различаются количеством и расположением отверстий с кольцами и представляют собой запоминающие элементы и дешифраторы адреса. Запоминающих пластин в блоке 16, а дешифрационных четыре. Запоминающие элементы содержат 17-18 колец, дешифраторы 24. В одной УВМ находилось два подобных блока памяти - для чисел и команд. Точный объём памяти блока не известен, но одна пластина, согласно информационному буклету, хранит 128 24-х битных слов или 3072 бита. Больше фотографий Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 03-03-2021 19:35
	Нашёл в книге фотографию. Интересное решение собрать четыре мелкие (16 на 16) матрицы МЭ-2 в одну плоскость. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 28-03-2021 12:57
	А что же тогда там внутри переключатель переключает? Узнал, за что отвечает переключатель в модуле с немецким кубом. Всего у ЭФМ Soemtron-381 были следующие регистры: UE - регистр ввода цифровой информации и знака MR - регистр вывода цифровой информации и знака МД и АСО - оперативные регистры AC1 - AC8 - накапливающие регистры Позиция переключателя определяет содержимое каких регистров можно стирать. в позиции 4 UE, MR, МД и АСО в позиции 5 UE, MR, МД и АСО и АС1 в позиции 6 UE, MR, МД и АСО и АС1 и АС2 в позиции 7 UE, MR, МД и АСО и АС1 и АС2 и АС3 в позиции 9 UE, MR, МД и АСО и АС1-АС5 в позиции 11 UE, MR, МД и АСО и АС1-АС7 в позиции 12 все возможные И немного нового: ДЗУ АУ1 - вроде от какой-то измериловки и т.п. из ядерной физики. Плата ОЗУ ЭВМ "DGC NOVA 2" - из американского компьютера с ЦБК советского Усть-Илимска с финским софтом в памяти. Цитировать
Чёрный сталкер магистр Группа: Участники Сообщений: 1388	Добавлено: 29-03-2021 08:42
	вроде от какой-то измериловки и т.п. из ядерной физики. В таком форм-факторе мне попадались платы от ЧПУ. Каких именно, не скажу, давно было. Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 29-04-2021 23:09
	Вот тут предлагается довольно необычная ферритовая штука: https://meshok.net/item/231838152_Интегральная_плата_БЦВМ_первой_очереди_АСУ_РВСН_СССР_на_феррит_ферритовых_элементах_логики_1960_гг Вопрос: то, что написано в описании - правда или домыслы продавца для завлечения покупателей? Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 30-04-2021 05:00
	Вот тут предлагается довольно необычная ферритовая штука: https://meshok.net/item/231838152_Интегральная_плата_БЦВМ_первой_очереди_АСУ_РВСН_СССР_на_феррит_ферритовых_элементах_логики_1960_гг Вопрос: то, что написано в описании - правда или домыслы продавца для завлечения покупателей? По большей части это взято с разных станиц сайта производителя http://xn--h1agccffdrq5g.xn--p1ai/pages/museum Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 30-04-2021 17:06
	Курочил такие блоки лет 45 назад. До сих пор удивляюсь, как они попали в наш,- не по этому профилю,- ВУЗ. Может от космонавтов. Оттуда в 70-е годы много чего шло. Последний такой магнитный модуль ушёл уважаемому Коллекционеру Остались фото Цитировать
lalka гигант мысли Группа: Участники Сообщений: 5608	Добавлено: 30-04-2021 17:43
	Но вообще это действительно феррит-ферритовая логика или просто некая память? Цитировать
Loran-C знающий Группа: Участники Сообщений: 406	Добавлено: 30-04-2021 18:16
	Они, наверно, разные есть - и те, и те. Насколько помню, в тех, что курочил была немного другая начинка, чем в той, что на мешке, децималы разные. В "моих" была "сеточка" похожая на ОЗУ. А может уже и забыл, перепутал с чем-то другим Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 11-05-2021 04:39
	В "ВК" засветилась какая-то совсем необычная кассета ферритовой ПЗУ. P.S. На всякий случай, скинул автору фоток ссылку на сайт автора темы. А то похоже что улетела бы кассета в контейнер с мусором, учитывая отсутствие в ней искомых автором снимков, драгов.. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 11-05-2021 05:15
	В "ВК" засветилась какая-то совсем необычная кассета ферритовой ПЗУ. P.S. На всякий случай, скинул автору фоток ссылку на сайт автора темы. А то похоже что улетела бы кассета в контейнер с мусором, учитывая отсутствие в ней искомых автором снимков, драгов.. Спасибо. Владелец уже написал мне и я договорился. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-05-2021 18:00
	Получил блок из сообщения выше. Пришел в родном деревянном кейсе, с заглушками на разъёмах, аккуратно из ЗИПа. Блок весит чуть более 4 кг. Никаких сопроводительных бумаг не было. Называется БЛОК ПЗУК-3К (может означать, как ПЗУ Кассета, так и ПЗУ Команд или ПЗУ Констант) Под прямоугольными платками прячутся этажерочные микромодули ИП2-04 и электролиты. Луддированием нанесено, что объём памяти 512 20-ти-разрядных слов. Так-же на боковых платах надписи ПЗУК-1 и ПЗУК-2. Децималов не заметил. Что за оборудование использовало этот блок я не знаю - может быть кому-то встречалось такое? По словам продавца, кейс был найден в гараже бывшего военного связиста. Детали датированы 1972 годом, в то время в окрестностях того гаража находились пво С-200 и штаб ракетной дивизии и радиобатальон. Общее фото с телефона в спешке. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 04-09-2021 14:59
	Попался любопытный куб. Он состоит не из квадратных пластин, а из небольших пластин прямоугольной формы. Пластины собираются в пакеты, а несколько пакетов образуют куб. Может кому попадался этот или похожий конструктив? Больше фото и описания тут Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 07-09-2021 11:41
	Небольшая плата с ферритовой памятью неизвестного происхождения. По некоторым сведениям из Чехословакии. Ферритовое поле каждой стороны состоит из 8000 колечек (4 группы 40x50). Общий объём памяти платы составляет 2000 бит. больше фотографий Куб памяти оборудования БПЛА Ту-143 "Рейс". Вероятно, являлся частью вычислителя В-143. Состоит из пяти ферритовых пластин типа ПБМ/0.6-3 (Плоский Блок Матриц). больше фотографий Два модуля оперативной памяти от электронной фактурной машины ЭФМ-446М. больше фотографий А так-же я медленно заменяю фотографии экспонатов на более чёткие, желательно на однородном фоне. Вот то, что было уже заменено. Со временем, перефотаю всю коллекцию... ДЗУ системы "свой-чужой" Куб КП-III-512/19 Куб КП-III-512/19Б Куб измерительной установки Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 11-09-2021 11:50
	ПЗУ микропрограмм БЦВМ А-40. ПЗУ выполнено в виде "книжки" из двух печатных плат. На верхней из них смонтирована запоминающая часть, а на нижней электронные компоненты и разъём подключения. Плата с запоминающей частью установлена в металлическую раму, на лицевой части которой расположены два болта для монтажа ПЗУ в корпус БЦВМ. Сверху устанавливается легкая защитная металлическая крышка с небольшой "дверцей" на петле. Сразу за дверцей расположен резистор. Запоминающая часть состоит из 36 элементов, каждый из которых содержит четыре П-образных ферритовых сердечника, подпружиненных сверху специальным регулируемым зажимом. По бокам от этих элементов, расположены две группы диодных сборок, по 128 сборки в каждой. Объём памяти ПЗУ составляет 4096 72-х разрядных слов или 36 килобайт. больше фотографий PS Возможно, это и не с А-40, но мои данные (информация от прошлого владельца ПЗУ, децимальный номер, обрывки фотографий, объём памяти, числовые обозначения на платах) пока указывают на неё. Цитировать
Bob магистр тайных сил Группа: Участники Сообщений: 1516	Добавлено: 28-10-2021 12:36
	Плата ферритовой памяти. Возможно от блока КАМАК : Цитировать
vodoley мастер Группа: Участники Сообщений: 790	Добавлено: 13-02-2022 16:19
	В ВК засветился еще один редкий ферритовый модуль, от ЭВМ "Мир-2". Если получится, попробую связать хозяина фоток, с автором сайта-музея "mirebs.com" Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 14-02-2022 06:15
	В ВК засветился еще один редкий ферритовый модуль, от ЭВМ "Мир-2". Если получится, попробую связать хозяина фоток, с автором сайта-музея "mirebs.com" Спасибо, я уже вчера сам побеседовал ;) Цитировать
Клапауций гигант мысли Группа: Участники Сообщений: 8484	Добавлено: 16-03-2022 13:03
	Любопытное про ферриты, ИМХО. Это из "Проекта решения о снятии изделий ЭКБ с производства по "Перечню изделий ЭКБ, предлагаемых к снятию с производства" редакции 2017г." Аж до 2020 года "Кубы" у нас в производстве числились. Впрочем, может так и не сняли... Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 17-03-2022 17:45
	Любопытное про ферриты, ИМХО. Это из "Проекта решения о снятии изделий ЭКБ с производства по "Перечню изделий ЭКБ, предлагаемых к снятию с производства" редакции 2017г." Аж до 2020 года "Кубы" у нас в производстве числились. Впрочем, может так и не сняли... Думаю, это КП-III-512/19 Они используются в БЦВМ Орбита-20, возможно и поныне. Но год назад человек на форуме искал такие для восстановления БЦВМ, вероятно официально не смогли заказать...? Массово заменяли феррит полупроводниками в конце 00, в частности ПЗУхи. Про ПВО я рассказывал как-то в другой теме, вот повторное фото. Вверху ПЗУ на ферритах, внизу на семи микросхемах 556РТ7А (и кучки мелкой логики), сохраняя те же габариты (блок там книжка из нескольких плат), внешний корпус и способ подключения к стойке (число, расположение и тип разъёмов) как в былой ферритовой версии. Новые блоки называются ПЗУ 4Кx26 и ПЗУ 4Кx26М. В интернете упоминаются работы по замене флотских кассет ДЗУ-8, полупроводниковыми аналогами УБПД-5 и даже имеется фотография современной начинки при сохранении старого размера и способа подключения. А было так. Заменялись и блоки МЭСБ ФОЗУ -2, ФОЗУ -16 и ФОЗУ -32 на вновь разработанные блоки на новой элементной базе УБПО-2, УБПО-16, УБПО-32. Модули МФДЗУ-3 периодически закупаются АО «КЭМЗ» и, вероятно, до сих пор производятся. Кроме этого, отечественная промышленность выпускает MMC-элементы для ферритовых ПЗУ (которые тоже где-то собирают). Габариты и способ подключения блоков обоих видов совершенно одинаковые - вставил в стойку и система даже не заметит разницы. Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 17-03-2022 17:46
	Если получится, попробую связать хозяина фоток, с автором сайта-музея "mirebs.com" Блок получен! Блок Матриц Числовых 2 - два куба памяти в общей раме. Использовался в Украинской ЭВМ "Мир-2". В каждом кубе 14 матриц по 4096 бит из них 13 используется под данные, а одна для коррекции ошибок. Итого, весь блок 14 килобайт из которых 13 под данные. (8192 слова) PS А в интернете неправильно пишут, что память была 8000 слов. Понятно, откуда это взялось - неправильно интерпретировали значение 8К Цитировать
Shigure вошел во вкус Группа: Участники Сообщений: 231	Добавлено: 20-03-2022 09:49
	Какая-то память на биаксах здорового размера. Изделие завода "Прогресс", часть шидьдика утеряна, по остаткам мало понятного. Двусторонняя, внутри биаксы обмазаны какой-то смесью... Толщина выводов тоже впечатляет. Сама матрица 41 на 33 см, на ней 8448 биакса, что даёт 256 слов по 33 бита (видимо, 32 информация, один контрольный) Годов нет, децималов нет... вот и гадай откуда она... ( Цитировать

Раздел:  --== Все разделы ==-- ------------------------------------------------------------- Общий раздел Барахолочка Портативное ретрорадио / Общий раздел / Память на ферритах
