Портативное ретрорадио / Общий раздел / Устройства коммутации

Страницы: << Prev 1 2 3 4 5  ...... 10 11 12 13 Next>> ответить новая тема

Автор Сообщение

администратор
Группа: Администраторы
Сообщений: 8014
 Добавлено: 07-04-2020 11:53
Бесконтактный переключатель, ПКБ3-3 :


Интересно, какой принцип действия этой кнопки.

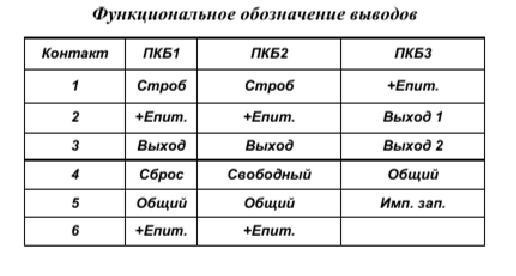

В интернет только общие сведения. ПКБ требует питания +5 В, на выходе сигналы TTL :

Микрушка у нее внутри. Только не помню какая. А, вот, нашел, к1116кп1 вроде бы. Были ещё ПКБ с 133 серией внутри.

магистр
Группа: Участники
Сообщений: 1388 		Добавлено: 07-04-2020 16:35
ПКБ-3 внутри 133ла8 или 133ла3 в зависимости от исполнения. Схема триггер шмидта.

гигант мысли
Группа: Участники
Сообщений: 6766
 Добавлено: 17-04-2020 13:45
Галетник, с экранами между галетами:

знающий
Группа: Участники
Сообщений: 371
 Добавлено: 08-06-2020 14:06
Кнопочный переключатель ПКн103-19

мастер
Группа: Участники
Сообщений: 997
 Добавлено: 12-06-2020 20:47
Необычная вилка-переходник (имеет 2 положения).
При нажатии с боков контактные вилки сдвигаются ближе друг к другу.
Из ЗИП какого-то импортного оборудования.

знающий
Группа: Участники
Сообщений: 331 		Добавлено: 01-07-2020 22:21
Конструктив на базе МПК1-4

магистр тайных сил
Группа: Участники
Сообщений: 1516
 Добавлено: 23-07-2020 11:01
Кнопка ПКН25-1-1в :

гигант мысли
Группа: Участники
Сообщений: 5608
 Добавлено: 04-08-2020 15:11
Интересно, когда у нас появились переключатели ПГ2?
Самые ранние, что я видел даже на фото - 1972г производства НИИ Радиокомпонентов.

(Фото не мое)

гигант мысли
Группа: Участники
Сообщений: 6766
 Добавлено: 05-08-2020 21:38
Галетник от RFT:

магистр тайных сил
Группа: Участники
Сообщений: 1516
 Добавлено: 07-08-2020 18:31
Кнопочный переключатель ПКн23ФБВ-2-4-1В :



Солидная вещь !

магистр тайных сил
Группа: Участники
Сообщений: 1516
 Добавлено: 26-08-2020 20:07
Кнопки без обозначений :


-правая кнопка на микриках МП7, с подсветкой.
Интересно, какой тип этих изделий ?

гигант мысли
Группа: Участники
Сообщений: 5608
 Добавлено: 27-08-2020 18:41
Микропереключатель МП3-1:

знающий
Группа: Участники
Сообщений: 406 		Добавлено: 27-08-2020 22:41
Кнопки без обозначений :


-правая кнопка на микриках МП7, с подсветкой.
Интересно, какой тип этих изделий ?

Очень похожие кнопки и табло без кнопок применялись, если память не изменяет, в НМЛ ЕС ЭВМ. Давно это было. Может там покопать?

гигант мысли
Группа: Участники
Сообщений: 5608
 Добавлено: 28-08-2020 14:48
ПГ7-21-8П1НВ:


ПГ7-7-5П2НВ:


ПГ7-2-5П2НВ:


ПГ7-23-8П3НВ:


ПГ7-4-5П4НВ 2000г:

гигант мысли
Группа: Участники
Сообщений: 5608
 Добавлено: 08-09-2020 18:05
ПТ9-2В:

магистр тайных сил
Группа: Участники
Сообщений: 1516
 Добавлено: 09-11-2020 20:12
Тумблер ОСПТ3-40В !


- интересно, что в нем особо стойкого ?
Быть может ручка тумблера из особого сплава, которая не плавится
при ядерном взрыве

гигант мысли
Группа: Участники
Сообщений: 8484
 Добавлено: 10-11-2020 12:58
Ровесник первого спутника, галетник. Пока ещё безымянный, "ТИП 3П4Н".

гигант мысли
Группа: Участники
Сообщений: 8484
 Добавлено: 10-11-2020 13:56
Кстати. Порылся я в справочниках, а варианта 3П4Н нет ни в каких галетниках ПГК! И что это может быть?

мастер
Группа: Участники
Сообщений: 806 		Добавлено: 10-11-2020 16:19
Тумблер ОСПТ3-40В !- интересно, что в нем особо стойкого ?
Быть может ручка тумблера из особого сплава, которая не плавится
при ядерном взрыве

Да всё - начиная от химии и наполнителя пластика и заканчивая более твердыми на истирание сплавами и для пружины и для контактов...

гигант мысли
Группа: Участники
Сообщений: 8484
 Добавлено: 11-11-2020 07:35
Кстати. Порылся я в справочниках, а варианта 3П4Н нет ни в каких галетниках ПГК! И что это может быть?

Более того, он и конструктивно немного другой. Ламели на платах - с обоих сторон. А я посмотрел все образцы и описания ПГК у меня, там только односторонние.

Логотип с буквами "ВП" - завод 794 (Радиоприбор). И тут я вспомнил материалы по ОКБ-794, которые выкладывал ув. Checha.



Вот думаю, может это след тех самых, первых галетников из 1947 года?...

гигант мысли
Группа: Участники
Сообщений: 6766
 Добавлено: 23-11-2020 22:01
Такой в теме был, но фото пропали, ПТ3-40В:

знающий
Группа: Участники
Сообщений: 441 		Добавлено: 23-03-2021 22:12

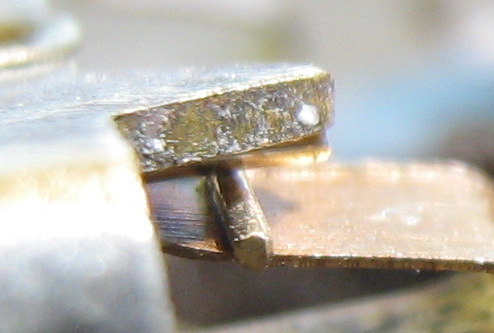

Опознайте пожалуйста переключатель.
Внизу фигурный диск, который нажимает на штифты.
Вроде 6 положений, но не уверен.
Контакты - расположенные накрест золотые проволочки.

гигант мысли
Группа: Участники
Сообщений: 8484
 Добавлено: 26-03-2021 13:47
Довольно старые тумблерочки.



На вид прямо как П2Т. Но номер ТУ другой - ВТ3.602.000.
То ли П2Т, то ли не П2Т...

В 1962 году их делают одновременно Смоленск и Автоарматура:

мастер
Группа: Участники
Сообщений: 810 		Добавлено: 03-04-2021 14:00
Тумблер ОСПТ3-40В !
- интересно, что в нем особо стойкого ?
Быть может ручка тумблера из особого сплава, которая не плавится
при ядерном взрыве


Нет скорее всего не ржавеет когда ее потными руками переключают.
А может дугогасительные камеры поставили.И витую пружинку.

гигант мысли
Группа: Участники
Сообщений: 5608
 Добавлено: 23-04-2021 14:30
Попались вот такие интересные детальки - Маленькие трехпозиционные переключатели.
Судя по конструкции, они через резьбовую шпильку крепились на плату, а соединение между выводами и площадками платы осуществлялось тупо путем механического прижима.
Если кто знает, как они назывались и где вообще могли применяться, буду благодарен любой информации!

главный по тарелочкам
Группа: Участники
Сообщений: 2259 		Добавлено: 23-04-2021 14:42
Попались вот такие интересные детальки - Маленькие трехпозиционные переключатели.

Подобного рода переключатели попадались мне в слуховых аппаратах. Тип их х.з., нужно искать ТО перечни элементов на конкретные модели, которые мне не доступны.

знающий
Группа: Участники
Сообщений: 331 		Добавлено: 25-04-2021 19:05
Телеграфный ключ ТРЗ

знающий
Группа: Участники
Сообщений: 406 		Добавлено: 25-04-2021 19:10
По документации такие ключи, только с бОльшим количеством контактных групп, назывались КТРО

знающий
Группа: Участники
Сообщений: 331 		Добавлено: 25-04-2021 19:22
По документации такие ключи, только с бОльшим количеством контактных групп, назывались КТРО

Правильно, ТРЗ - завод изготовитель.

гигант мысли
Группа: Участники
Сообщений: 6766
 Добавлено: 12-05-2021 22:04
ВП16, выключатель путевой (концевик):
