Rumata вошел во вкус Группа: Участники Сообщений: 287 |
Добавлено: 16-02-2021 22:31 | |
|
Всё верно. 2 обмотки параллельно или последовательно: 8 В, 0,7 А или 16 В, 0,35 А. |
||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6766
|
Добавлено: 16-02-2021 23:50 | |
Спасибо, ув. Rumata , теперь всё предельно ясно  ...А здесь катушки выходного трансформатора выходного усилителя проводного вещания УПВ-5:      Цилиндры первички-вторички вставлялись друг в друга, по принципу матрёшки... |
||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2514 |
Добавлено: 21-02-2021 14:32 | |
Автотрансформатор импортный  Ролик графитовый, обмотки с сердечником залиты эпоксидным компаундом. Часть витков пришлось заклеить лакотканью из-за вмятины на проводе. |
||
|
Krtek знающий Группа: Участники Сообщений: 419
|
Добавлено: 21-02-2021 18:20 | |
Американский малогабаритный маломощный автотрансформатор на 120V/2.25A.    Довольно плавно работает, но сильно греется даже на холостом ходу. Вместо ролика - треугольный графит. Нынешние китайские используют вообще прямоугольник.... Для одного проекта хотел найти такой же малогабаритный. Но лучше буду делать "электронный ЛАТР". |
||
|
lalka гигант мысли Группа: Участники Сообщений: 5609
|
Добавлено: 05-03-2021 00:36 | |
Дроссель Д238НВ: Дроссель Д262В:
|
||
|
Wiskas пришел поспрашивать Группа: Участники Сообщений: 45 |
Добавлено: 08-03-2021 22:10 | |
| Если у трансформатора серии ТПП21х...23х-127/220-50 (то есть до 15 Вт мощности) подключить первичную обмотку не как указано в справочнике, а всю, на сколько примерно процентов упадет напряжение на вторичных обмотках? Справочников с моточными данными не нашел, может кто-то экспериментировал? | ||
|
rocc вошел во вкус Группа: Участники Сообщений: 129 |
Добавлено: 09-03-2021 08:47 | |
Подайте небольшое напряжение с другого трансформатора, порядка вольт 30, на первичную обмотку, 1) как указано в справочнике, 2) потом на всю, как хотите. И измерьте напряжения в обоих случаях на вторичных обмотках. А дальше простая пропорция. Их соотношение, насколько они отличаются (в %% первичная к вторичной в вольтах), в таком же соотношении и будет, когда вы запитаете от 220 вольт. |
||
|
slami гигант мысли Группа: Участники Сообщений: 4848
|
Добавлено: 09-03-2021 13:28 | |
|
Половина обмотки была на 127В, отвод на 110В. Соответственно 110+110=220В, а 127+127=254В, следовательно 220/254=0,866 от напряжения для 220В. Но лучше все-таки испытать для достоверности. |
||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8484
|
Добавлено: 10-03-2021 08:43 | |
Скорее всего какой-то трансформаторчик. Я бы выкинул, такие меня не трогают. Но год выпуска...
|
||
|
alex1959 гигант мысли Группа: Участники Сообщений: 6766
|
Добавлено: 09-05-2021 23:01 | |
Дроссель Д13-13В:
|
||
|
Igor64 знающий Группа: Участники Сообщений: 331 |
Добавлено: 21-06-2021 19:16 | |
Вот, встретил маркировку на железе:
|
||
|
Wiskas пришел поспрашивать Группа: Участники Сообщений: 45 |
Добавлено: 04-08-2021 02:15 | |
| Что означает буква К в маркировке трансформаторов ТПП, например ТПП123-220-50К? | ||
|
Клапауций гигант мысли Группа: Участники Сообщений: 8484
|
Добавлено: 05-08-2021 12:28 | |
| Если не ошибаюсь, то это крашеные, коричневой краской. В отличии от залитых зелёных. | ||
|
Igor64 знающий Группа: Участники Сообщений: 331 |
Добавлено: 09-08-2021 20:35 | |
| Проясните пожалуйста про транс 4трм3-45 нго.473.004ту, и к нему ещё есть 4.731.990-41. Это простой разделитель? | ||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2514 |
Добавлено: 01-09-2021 23:24 | |
| Подскажите, где можно найти данные на катушки индуктивности КИ1, КИ3 и КИ6 ? На вкладышах в коробках (1985 год) названы "катушка индуктивности среднечастотная", производитель Херсонский ЗПП. По назначению - некие катушки индуктивности с подстроечным сердечником для контуров радиоприемных устройств. | ||
|
lalka гигант мысли Группа: Участники Сообщений: 5609
|
Добавлено: 02-09-2021 00:04 | |
| Хоть фото бы их всех сделал с тарой и бирками... | ||
|
1Ж24Б главный по тарелочкам Группа: Участники Сообщений: 2514 |
Добавлено: 04-09-2021 14:33 | |
Хорошо, вот образец -   Конструкция катушек напоминает импортные - тоже намотка на ферритовой гантельке и надвигающийся сверху ферритовый "горшок". Катушки могут иметь как отвод, так и отдельную катушку связи, либо их вообще не иметь. |
||
|
LLEXX вошел во вкус Группа: Участники Сообщений: 127 |
Добавлено: 22-09-2021 18:04 | |

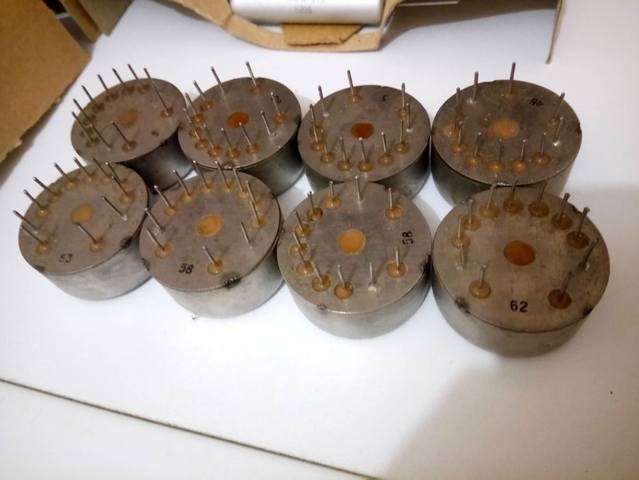

Импульсные трансформаторы?
|
||
|
ingOK мастер Группа: Участники Сообщений: 886 |
Добавлено: 22-09-2021 22:29 | |

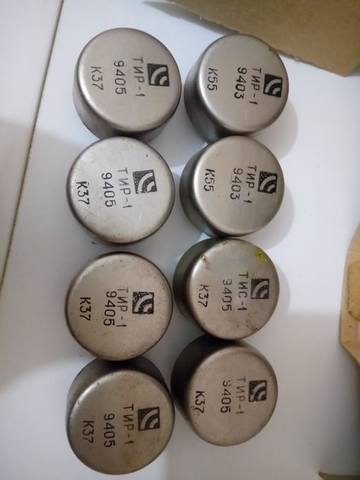

Трансформаторы импульсные развязывающие ТИР-1, ТИР-2,ТИР-3 и согласующие ТИС-1, ТИС-2, ТИС-3 |
||
|
Bob магистр тайных сил Группа: Участники Сообщений: 1518
|
Добавлено: 16-11-2021 14:01 | |
Интересный девайс, регулируемый фазовращатель В4Ф-3 :   Фазовращатель имеет две обмотки, статорную и роторную :   - интересно, какой у него принцип действия, синус-косинусный трансформатор, или вращающийся трехфазный трансформатор
|
||
|
Krtek знающий Группа: Участники Сообщений: 419
|
Добавлено: 16-11-2021 16:57 | |
Если бы сбоку был вал, тогда регулируемый. А раз винтик, значит подстроечный. Занятная штукенция. Чо только не увидишь. Это не под микроскопом паять, будь они не ладны эти мелкокомпоненты... P.S. Блин, надо было несколько лет назад для одного небольшого проекта получить три значения сдвига фазы. Чтобы не крутить регулятор руками каждый раз и каждый же раз выставлять значения по прибору. Закупили три фазорегулятора, таких же как в установке стояли. А можно было обойтись вот такими коробочками. Отрегулировав каждую на свое значение. Да даже глядя на внутренности, уже можно было бы чего-то другое приспособить. Увы, тема потеряла актуальность. Но надо будет прикупить такие цацки, вдруг еще чего в голову взбредет. Каждый день чего-то нового и интересного узнаешь!  |
||
|
lalka гигант мысли Группа: Участники Сообщений: 5609
|
Добавлено: 17-11-2021 00:14 | |
Да, действительно интересная деталька!
А где такие можно взять, не подскажете? Тоже бы приобрел образец в коллекцию
|
||
|
Krtek знающий Группа: Участники Сообщений: 419
|
Добавлено: 17-11-2021 10:43 | |
Быстрый поиск не дал результатов. Видимо было редкое применение в спецтехнике….  Применение своей задумки неактуально, тем более что оригинальные железки были закуплены. Поэтому пробивать лбом стену уже нет мотивации…. А вот про
 Bob Вы не прозванивали обмотки? Сколько их там и какое сопротивление? У синусно-косинусной малогабаритной машины СК-МГ (которую надо было "размножить") были четкие параметры: частота, напряжение. Правда работала она вроде и на других частотах…. |
||
|
Wladimir_TS гроссмейстер Группа: Участники Сообщений: 1218 |
Добавлено: 22-12-2021 07:13 | |
Вот такой трансформатор нашел в хламовнике. Может кто-то что-то про него знает ?  |
||
|
optimus мастер Группа: Участники Сообщений: 535
|
Добавлено: 25-12-2021 10:18 | |
Странная катушка.Намотана лицендратом и пропитана лаком.Интересный способ универсаль секциями. Витков 200.Может эталон индуктивности?
|
||
|
LAMPENZA знающий Группа: Участники Сообщений: 464
|
Добавлено: 20-03-2022 12:31 | |
|
Попал мне тут весьма необычный высоковольтный блок питания анода индикаторной ЭЛТ(Тип ее неизвестен) которая применялась в составе РЛС "МИУС". Общий вид на блок:   Вид на питающий трансформатор типа ЛА47 16030:   Вид на высоковольтный анодный коннектор, по сути таже присоска, но она предназначена для так называемого "ведерного" стеклянного изолятора анода ЭЛТ, самом "ведерке" торчит анодный штыревой вывод:   |
